Инжиниринг, лежащий в основе высокоточных никелевых пластин для аккумуляторов – от штамповки до автоматизации

В быстро развивающемся мире транспортных средств на новой энергии (NEV) и высококачественной бытовой электроники скромный никелевый лист превратился из простого разъема в высокоточный компонент. Производство этих компонентов, служащих «нейронной сетью» для передачи тока и сбора сигналов в аккумуляторных модулях, требует объединения материаловедения, штамповки на микронном уровне и современной автоматизации.

В этой статье рассматриваются технические стандарты и производственные процессы, которые в настоящее время определяют ведущее в отрасли производство никелевых листов, шин и компонентов арматуры FPC.

1. Проблема микронной штамповки

Производство листов для подключения аккумуляторов (например, никелевых вкладок ) часто предполагает работу с материалами толщиной от Обработка таких тонких металлических полос на высоких скоростях требует исключительной стабильности оборудования и инструментов. 0,06 мм до 0,5 мм .

• Контроль точности: современные высокоскоростные штамповочные прессы (усилием от 25 до 160 тонн) теперь должны поддерживать точность штамповки <0,01 мм . Этот уровень точности имеет решающее значение не только для соответствия размерам, но и для контроля «заусенцев». В аккумуляторной батарее микроскопический металлический заусенец может пробить сепаратор, что приведет к короткому замыканию и тепловому выходу из строя.

• Стабильность больших объемов: при наличии отдельных производственных линий, способных производить более 8 миллионов штук в день , задача заключается в поддержании точности <0,01 мм в течение миллионов циклов. Это требует использования современного оборудования, такого как станки для медленной резки проволоки (Sodick/Seibu), для изготовления пресс-форм, чтобы обеспечить долговечность и точность инструмента.

2. Поверхностная инженерия: технологии нанесения покрытий

Свойства сырья часто требуют улучшения, чтобы сбалансировать проводимость, паяемость и коррозионную стойкость. Современное гальваническое оборудование является неотъемлемой частью современного производства никелевых листов.

• Комбинации материалов: в промышленности используются различные комбинации покрытий, в том числе никелированная медь (сочетающая проводимость меди с защитой никеля), никель с медным покрытием и луженый никель. .

• Прецизионное покрытие: толщина покрытия строго контролируется в диапазоне от 0,5 до 10 мкм..

• Селективное покрытие: ключевой тенденцией является «частичное выборочное непрерывное покрытие». В ходе этого процесса драгоценные металлы или специальные покрытия наносятся только на зоны функционального контакта (например, там, где происходит сварка или пайка), а остальную часть полосы оставляют открытой или с другим покрытием. Это оптимизирует электрические характеристики и одновременно значительно снижает затраты на материалы.

• Производительность: Надежные производственные линии могут обрабатывать ежедневную производительность гальванического покрытия, превышающую 1500 кг , что обеспечивает массовое производство аккумуляторов.

3. Чистота: невидимый стандарт качества

Перед нанесением покрытия или окончательной упаковкой чистота поверхности никелевых листов имеет первостепенное значение. Загрязнения, такие как штамповое масло или пыль, могут привести к сбоям в сварке аккумуляторного блока.

Ультразвуковая очистка: Производственные процессы теперь включают линии ультразвуковой очистки с несколькими резервуарами. Эти системы гарантируют, что компоненты проходят тщательную предварительную обработку перед нанесением покрытия и окончательную очистку перед отправкой, гарантируя отсутствие органических и неорганических остатков на поверхности.

4. Расширенная интеграция: CCS и литье под давлением.

Отрасль переходит от простой штамповки металла к комплексному производству компонентов, особенно для систем сотового контакта (CCS)..

• Инженерные пластмассы: для создания надежных модулей производители объединяют металлические детали с высокоэффективными пластиками, такими как PPA (полифталамид) и PPS (полифениленсульфид) . Эти материалы выбраны из-за их устойчивости к высоким температурам и коррозии, что важно для суровых условий внутри аккумуляторного блока.

• Высокоточное формование: для создания этих композитных деталей используются системы литья под давлением (таких брендов, как Haitian).

• Нанесение клея: для сложных сборок используются автоматические ленточные машины с алгоритмической компенсацией координат для нанесения изоляционных пленок или клеев с точностью ± 0,05 мм на сложные изогнутые поверхности.

5. Переход к автоматизированной упаковке (лента и катушка)

Поскольку сборка аккумуляторных батарей становится все более роботизированной, метод доставки никелевых листов эволюционировал. Массовая упаковка заменяется решениями Tape & Reel , совместимыми с машинами для захвата и размещения SMT (технология поверхностного монтажа).

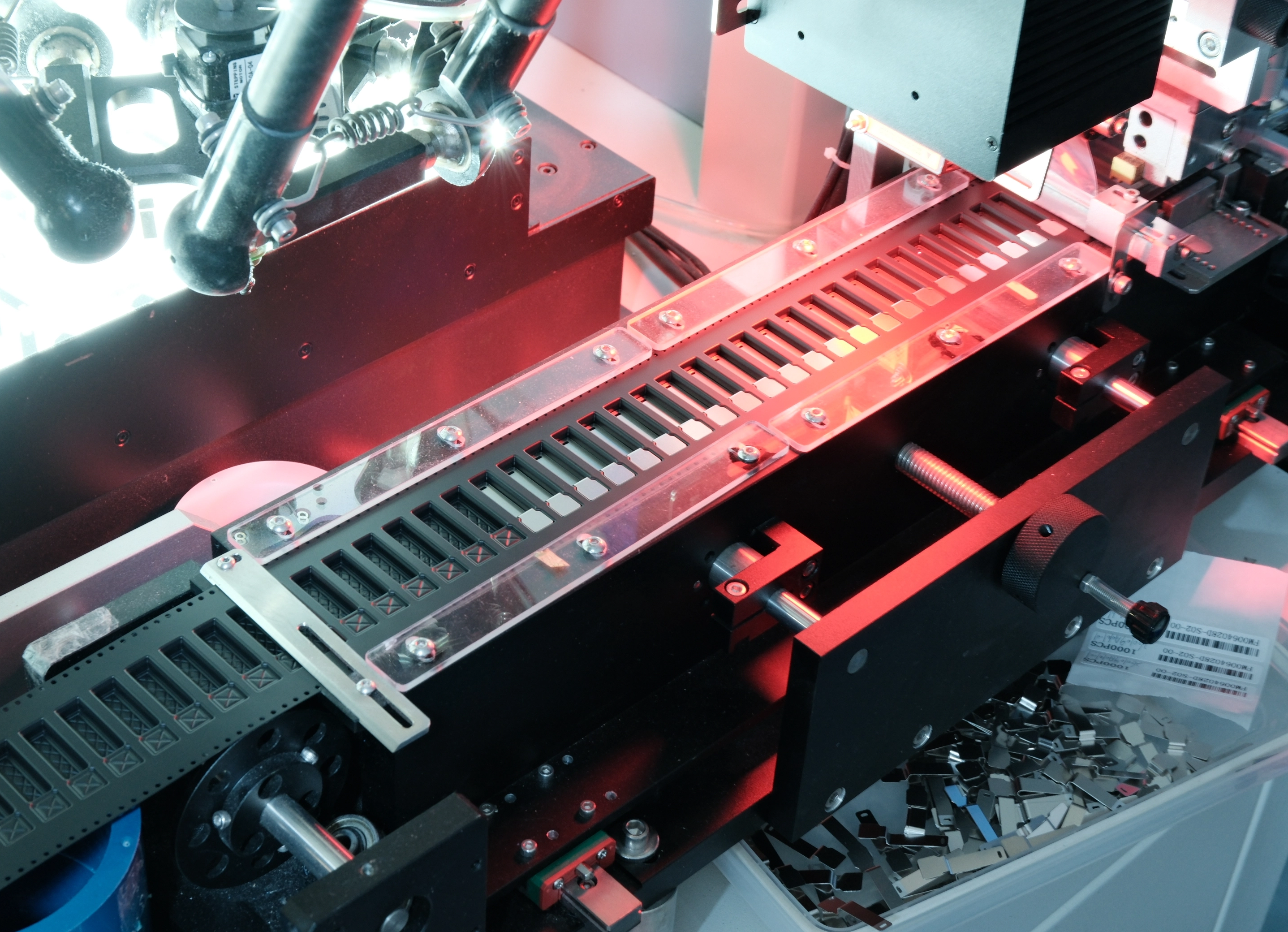

• Эффективность: автоматизированные ленточнопильные машины могут обрабатывать компоненты со скоростью до 15 000 штук в час , а ежедневная производительность превышает 6 миллионов штук.

• Кастомизация: Несущие ленты адаптируются к конкретной геометрии компонентов и поддерживают ширину от 8 мм до 72 мм..

• Механизм: Компоненты автоматически вставляются в карманы несущей ленты, герметизируются защитной лентой посредством термопрессования и наматываются на катушки. Это позволяет конечному потребителю (производителю аккумуляторов) подавать катушки непосредственно на свои сборочные линии, что значительно сокращает трудозатраты и увеличивает производительность.

6. Строгий контроль качества

Чтобы обеспечить надежность в автомобильной промышленности и критически важных для безопасности приложениях, производители придерживаются строгих систем управления качеством (таких как IATF16949 и ISO9001).

Ключевые возможности тестирования обычно включают в себя:

• Анализ материалов: тестирование RoHS и измерители проводимости.

• Долговечность: тестеры солевого тумана (коррозионная стойкость) и высокотемпературные печи.

• Физические свойства: твердомеры по Виккерсу, тестеры прочности на разрыв и анализаторы толщины покрытия.

• Проверка размеров: ПЗС-матрица. Автоматический визуальный контроль и инструменты двумерной визуализации используются для обеспечения соответствия каждой партии строгим геометрическим допускам, требуемым современными конструкциями аккумуляторов.

Краткое содержание

Производство никелевых листов для новой энергетики — это дисциплина микроскопической точности и огромных масштабов. Сочетая сверхточную штамповку (<0,01 мм), технологии выборочного нанесения покрытия и полностью автоматизированную ленточную упаковку, производители создают новое поколение более безопасных и эффективных аккумуляторов.
