Вкладки из чистого никеля или из никелевого сплава: что лучше для сильноточных аккумуляторных блоков?

Для инженеров сильноточных аккумуляторных батарей выбор материала межсоединений часто определяет грань между надежным, высокопроизводительным устройством и катастрофическим термическим отказом. Вы разрабатываете эти пакеты, чтобы расширить физические ограничения. Но простая ошибка при выборе вкладок может все распутать.

В то время как никелированная сталь предлагает заманчивый короткий путь, приложения с высоким стоком быстро обнажают ее физические ограничения. Электромобили, промышленные электроинструменты и медицинское оборудование требуют постоянного потока энергии. Они не терпят узких мест. Медленная подача питания и внезапный перегрев обычно указывают на некачественные материалы выводов, ограничивающие ток.

В этом руководстве подробно описаны инженерная физика и реалии производства чистых материалов и альтернативных сплавов. Мы изучим пределы токовой нагрузки, динамические условия сварки и надежные методы испытаний материалов. Вы узнаете, как точно оценить проводимость и выбрать правильный материал для следующей важной сборки батареи.

Ключевые выводы

• Сопротивление приводит к выходу из строя: сталь с покрытием имеет внутреннее сопротивление, в 4 раза превышающее сопротивление чистого никеля , что приводит к серьезному падению напряжения ($P=I^2R$) и локальному нагреву при потреблении высоких токов.
• Парадокс сварки: высокое электрическое сопротивление стали облегчает точечную сварку с помощью дешевого маломощного оборудования, но этот производственный упрощенный метод приносит в жертву долгосрочную работу батареи.
• Проверка обязательна: Магниты не могут отличить чистый никель от стали (оба ферромагнитны); инженеры должны полагаться на испытания сопротивления искрой, соленой водой или 4-проводной проводкой для проверки подлинности материала.
• Применение требует рентабельности инвестиций: полоса из чистого никеля N6 (соответствует ASTM B162) обязательна для приложений с длительным сроком службы, высоким потреблением энергии и критически важных приложений, чтобы предотвратить коррозию и поддерживать стабильную подачу мощности.

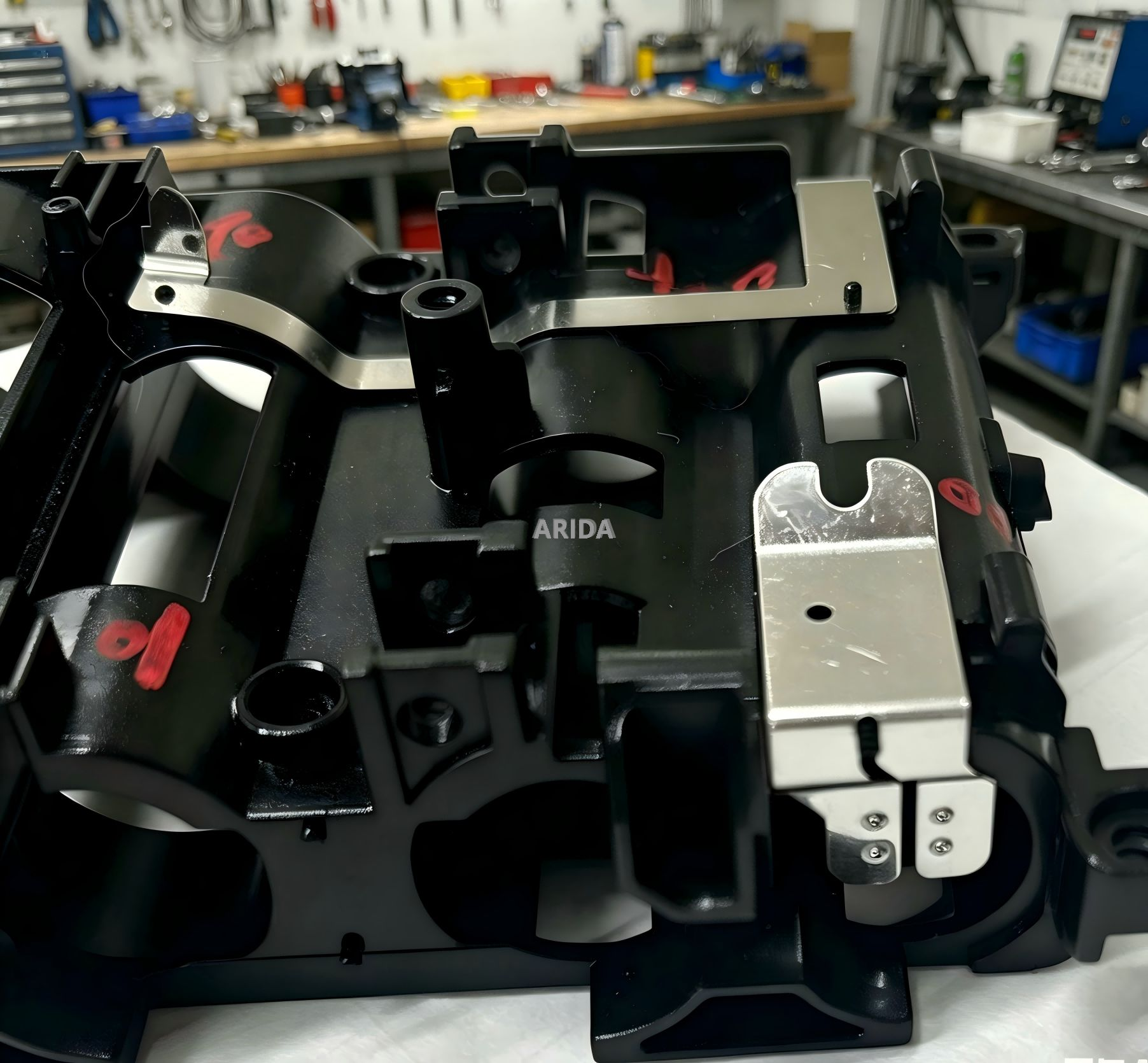

Инженерная реальность: падение напряжения и управление температурным режимом

Давайте сформулируем основную бизнес-задачу. Многие инженеры ошибочно диагностируют низкую выходную мощность как дефект элементов аккумуляторной батареи. Неравномерное распределение тепла между параллельными группами ячеек выглядит как химический сбой. Однако основная причина часто скрывается на виду. Соединения с высоким сопротивлением создают огромные узкие места. Вы не можете пропустить большой ток через неэффективный проводник без последствий.

Мы должны внимательно изучить физику провалов напряжения. Вкладки из сплавов обладают гораздо более высоким внутренним сопротивлением, чем чистые материалы. Когда на аккумулятор попадает тяжелая нагрузка, это сопротивление вызывает немедленное падение напряжения. Ваша полезная емкость мгновенно сокращается. Пиковая мощность аккумулятора существенно падает. Моторы работают медленнее. Устройства кажутся необъяснимо слабыми. Это падение напряжения ставит под угрозу весь пользовательский опыт.

Затем мы сталкиваемся с суровой реальностью накопления тепла. Формула $P=I^2R$ определяет поведение стаи. Множитель сопротивления из плакированной стали генерирует дополнительное тепло при высоких токах. Это термическое напряжение не исчезает просто так. Он передается непосредственно обратно в литий-ионные элементы. Избыточное тепло быстрее разрушает деликатный химический состав клеток.

Более того, локализованный нагрев создает параллельные групповые дисбалансы. При нагревании одной стальной пластины ее сопротивление еще больше увеличивается за счет положительного температурного коэффициента металлов. Это заставляет соседние клетки брать на себя дополнительную нагрузку. Они нагреваются по очереди. Вы столкнетесь с резко сокращенной общей продолжительностью жизни. Внезапные отказы пакетов становятся неизбежными. Гарантийные претензии предсказуемо растут.

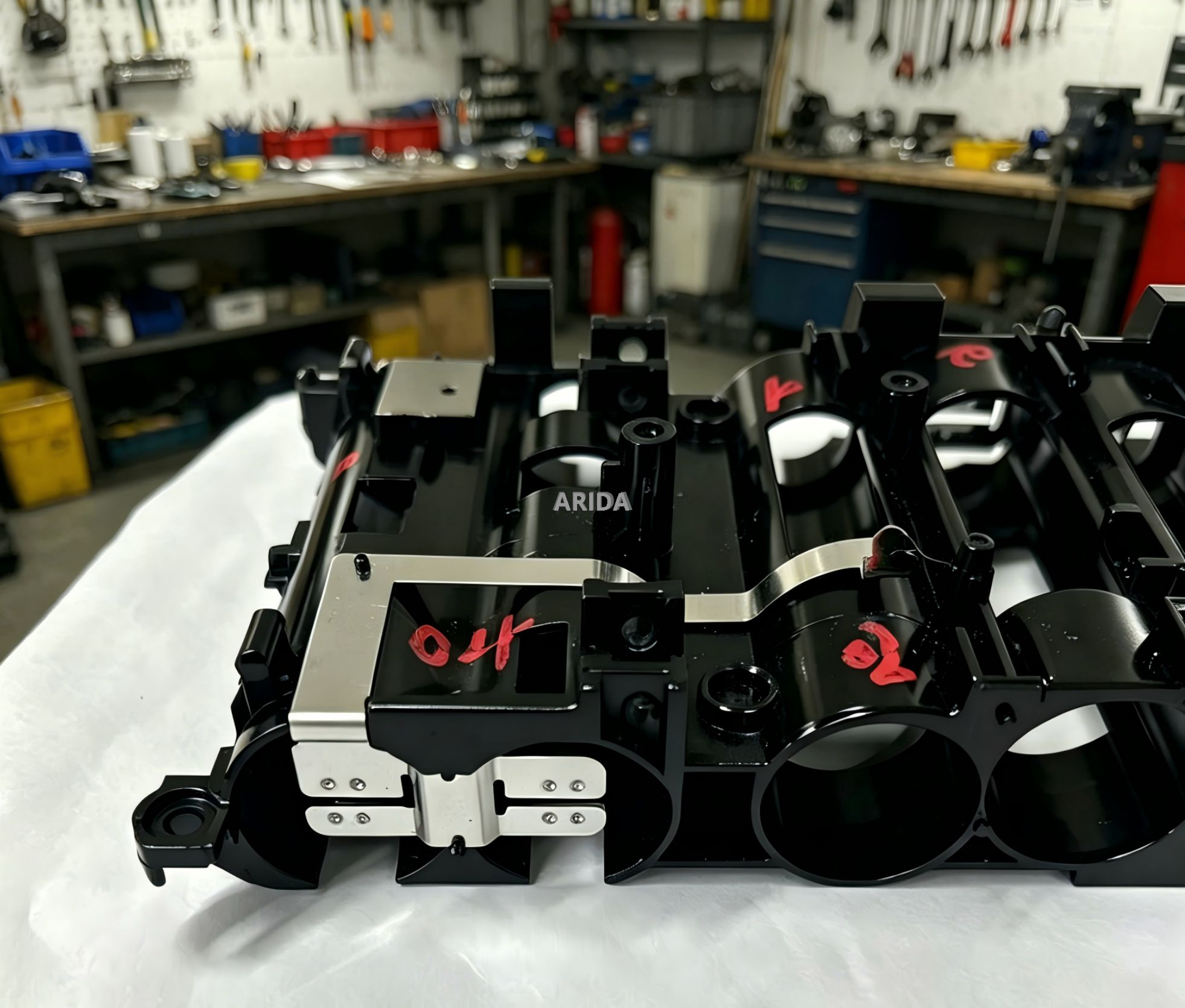

Основные аспекты оценки: проводимость, коррозия и долговечность

Давайте посмотрим непосредственно на ограничения проводимости и токовой нагрузки. Базовая допустимая нагрузка по току сильно различается в зависимости от материала. Вы обнаружите, что клеммы из чистого никеля безопасно выдерживают ток около 10 А/мм⊃2;. Они эффективно справляются с длительными тяжелыми нагрузками. Они поддерживают стабильную внутреннюю температуру. Однако сталь с покрытием выдает ток около 7 А/мм⊃2;. Если превысить этот нижний порог, вы вызовете опасную тепловую эскалацию.

Далее рассмотрим устойчивость окружающей среды. Мы называем это «Реальностью солевого тумана». Всякий раз, когда вы царапаете стальное покрытие, вы обнажаете очень уязвимую сердцевину из углеродистой стали. Точечная сварка принципиально изменяет поверхностный слой. Он делает то же самое. Во влажной, тропической или морской среде это открытое ядро ​​быстро окисляется. Ржавчина действует как массивный изолятор.

Конденсация возникает естественным образом, когда устройства перемещаются из одной среды в другую. На электронном велосипеде, переходящем из холодного наружного воздуха в теплый гараж, образуется конденсат. Влага просачивается под микротрещины обшивки.

И наоборот, вы можете положиться на естественные антикоррозионные свойства листа никеля высокой чистоты . Он агрессивно противостоит окислению изнутри наружу. Эта присущая ему стабильность предотвращает скачки сопротивления, вызванные ржавчиной. Оно обеспечивает производительность в течение типичного жизненного цикла эксплуатации от 5 до 10 лет. Постоянная беспрепятственная подача энергии независимо от влажности окружающей среды.

Парадокс точечной сварки в сильноточном производстве

В цехе мы часто сталкиваемся с разочаровывающей производственной иллюзией. Многие производители упаковки ошибочно отдают предпочтение никелированной стали. Почему? Объяснение кроется в физике сварки. Точечная сварка основана на электрическом сопротивлении для генерации локализованного тепла плавления. Сталь с высоким сопротивлением быстро улавливает эту электрическую энергию. Он быстро превращается в сильный жар. Вы можете легко сваривать сталь на дешевых и малобюджетных машинах. Этот ярлык создает ложное ощущение эффективности производства.

Вы не можете использовать эти короткие пути с материалами с высокой проводимостью. Надежные никелевые пластины с низким сопротивлением требуют оборудования промышленного уровня. Электричество протекает через них слишком легко. Поэтому вам нужны современные сильноточные импульсные сварочные аппараты. Эти сложные машины производят огромные мгновенные джоулевые всплески. Они обеспечивают правильное плавление металла без сброса избыточного тепла в чувствительный литий-ионный элемент, находящийся под ним.

Для экстремальных условий инженеры автомобильных электромобилей используют передовые технологии с высоким потреблением энергии. Они часто используют метод «медного сэндвича». Этот метод сочетает в себе два материала для максимальной пропускной способности.

Вот как работает техника «Медный сэндвич»:

• Инженеры помещают слой высокопроводящей медной фольги непосредственно на клемму аккумулятора.
• Они накладывают более тонкую чистую полоску прямо поверх меди.
• Сварщик пробивает верхний слой.
• Небольшое сопротивление верхнего слоя генерирует начальное тепло, которое движется вниз, чтобы приварить медь к элементу.

Этот метод позволяет выдерживать экстремальные нагрузки постоянного тока, сохраняя при этом надежную свариваемость.

Выбор размера и пропускная способность: расчет оптимальной производительности

Нам необходимо немедленно развеять миф об «универсальной пропускной способности». Мощность никогда не является фиксированной физической константой. Он представляет собой динамический расчет. Необходимо учитывать сопротивление, рассеивание тепла окружающей среды и допустимые пределы повышения температуры. Вы не можете просто взять стандартизированную таблицу и предположить, что она подходит для каждого батарейного шкафа.

Давайте посмотрим на стандартную структуру расчета. Опытные инженеры используют определенную базовую формулу. Основное уравнение: Сопротивление = Длина / (Ширина × Толщина) × Объемное удельное сопротивление. Подсчитав эти цифры, вы точно поймете, сколько энергии ваши полосы будут тратить в виде тепла.

На окончательные расчеты мощности влияют различные факторы:

• Воздушный поток корпуса: Герметичные пакеты удерживают тепло, снижая эффективные пределы допустимой нагрузки.
• Температура окружающей среды. Жаркий климат значительно снижает запасы тепловой безопасности.
• Импульсная и непрерывная вытяжка: высокие кратковременные всплески ведут себя совсем иначе, чем длительные нагрузки.

Мы также постоянно применяем правило перегрузки. Вы никогда не проектируете прямо на температурном пределе. Переходные скачки мощности возникают при каждом запуске двигателя. Опытные инженеры проектируют с большим запасом прочности. Вы можете использовать сложенные параллельные слои. Вы можете указать более широкие размеры. Такое физическое резервирование позволяет справляться с резкими скачками напряжения, не вызывая опасного перегрева.

Рекомендации по допустимой нагрузке и запасы безопасности

Защита цепочки поставок: 4 способа проверки подлинности материалов

Во-первых, мы должны полностью разрушить миф о магните. Многие строители-любители проверяют вкладки, проверяя, прилипает ли магнит. Этот тест совершенно бесполезен. Никель 200/201 и сталь сильно ферромагнитны. Неодимовый магнит будет сильно притягивать оба материала. Вы ничему не научитесь из этого действия.

Чтобы защитить свою производственную цепочку поставок, примите строгие протоколы тестирования материалов. Вот подробный перечень надежных разрушающих и неразрушающих испытаний, которые вы можете выполнить сегодня:

1. Испытание на искру (шлифование): Примените к полосе высокоскоростной вращающийся инструмент. Следите за обломками. Сталь яростно испускает ветвящиеся ярко-желтые искры. Чистые материалы практически не образуют искр. Иногда вы можете увидеть очень короткие тусклые красные полосы.
2. Испытание соленой водой (коррозия): сильно поцарапайте металлическую поверхность острым лезвием. Полностью погрузите испытуемый образец в сильно подсоленную воду. Проверьте это через 24 часа. На покрытой стали на царапинах видна очевидная агрессивная красная ржавчина.
3. Проверка микроомного сопротивления: используйте прецизионный 4-проводной тестер сопротивления. Стандартный мультиметр не сработает, поскольку сопротивление щупа искажает показания. Вы хотите подтвердить ожидаемое собственное удельное сопротивление. Чистые полоски показывают сопротивление около 9,8 мОм/м. Эквивалентные стальные полосы имеют сопротивление гораздо выше 14,8 мОм/м.
4. Химическая/кислотная реактивность. Вы можете нанести специальные капли для испытаний на промышленные химические вещества. Разбавленная кислота реагирует по-разному в зависимости от структуры поверхности и ядра. Вы сразу заметите отчетливые различия в цвете окисления поверхности.

Схема окончательного решения: когда указывать чистый никель

Не для каждого проекта требуются соединительные материалы премиум-класса. Давайте применим логический краткий список, основанный на конкретном инженерном приложении. Вы должны сопоставить материал с миссией.

Когда следует использовать никелированную сталь? Вы выбираете его для одноразовых устройств с низким энергопотреблением. Высокочувствительная к стоимости бытовая электроника хорошо соответствует этому профилю. Подумайте о дешевых фонариках, маломощных игрушках или обычных настольных радиоприемниках. Они потребляют минимальный ток. Штраф за сопротивление вряд ли имеет значение в этих мягких сценариях.

Когда необходимо использовать разъем для батареи из чистого никеля ? Проекты с высокими ставками требуют этого безоговорочно. Электромобили и электронные велосипеды постоянно потребляют огромные усилители. Медицинские устройства жизнеобеспечения требуют абсолютной надежности. Аэрокосмические дроны не могут выдержать неожиданное тепловое поведение во время полета. Тяжелые промышленные электроинструменты требуют максимальной плотности энергии. Они требуют нулевого риска внутренней коррозии. В этих областях использование сертифицированной полосы из чистого никеля N6 обеспечивает безопасность и долговечность.

Тщательно обдумайте свои ближайшие действия. Просмотрите текущие спецификации закупок. Обновите их, чтобы обеспечить соответствие стандарту ASTM B162. Этот глобальный стандарт гарантирует уровень чистоты 99,6%. Кроме того, немедленно проведите аудит своих текущих поставщиков упаковочных материалов. Проверьте свои материалы, используя четыре метода тестирования, описанные выше. Не доверяйте слепо этикеткам поставщиков.

Заключение

Экономия нескольких копеек на материалах межсоединений в конечном итоге снижает производительность батареи. Это создает серьезные риски для безопасности и гарантии вашего конечного продукта. Когда вы идете на компромисс с проводимостью вкладок, вы ставите под угрозу всю архитектуру упаковки. Высокоомные компоненты являются узким местом дорогих литиевых элементов.

Для сильноточных аккумуляторных блоков превосходная проводимость говорит сама за себя. Целостность сварного шва остается непревзойденной при использовании подходящего импульсного оборудования. Надежность оригинальных материалов на протяжении всего срока службы предотвращает дорогостоящие сбои в работе. Таким образом, выбор чистых материалов является единственным математически и инженерно обоснованным выбором. Вы защищаете своих пользователей, свое оборудование и свою инженерную репутацию.

Часто задаваемые вопросы

Вопрос: Могу ли я использовать магнит, чтобы определить, является ли моя никелевая полоска чистой?

О: Нет. Магнитный тест полностью не пройден. Чистый никель и сталь обладают ферромагнитными свойствами. Сильный магнит притягивает оба материала с почти одинаковой силой. Чтобы убедиться в подлинности материала, вам придется полагаться на искровые испытания, проверки на коррозию в соленой воде или на 4-проводные микроомные измерители сопротивления.

Вопрос: Почему мой аппарат для точечной сварки пробивает отверстия в никелированной стали, но едва прилипает к чистому никелю?

A: Сталь с покрытием обладает высоким электрическим сопротивлением. Это приводит к тому, что энергия сварщика быстро преобразуется в тепло, легко плавя сталь. Чистый никель проводит электричество настолько эффективно, что не нагревается. Вам понадобится машина с более высокой выходной мощностью, чтобы генерировать достаточно тепла для успешной сварки чистого никеля.

Вопрос: Безопасно ли припаивать пластины из чистого никеля вместо точечной сварки?

О: Пайка может привести к серьезному повреждению батареи. Паяльники обеспечивают постоянный нагрев. Это тепло передается непосредственно в чувствительное химическое ядро ​​литий-ионного элемента, потенциально расплавляя внутренние сепараторы. Точечная сварка остается отраслевым стандартом, поскольку в ней используются сверхбыстрые локализованные импульсы энергии, которые сводят к минимуму теплопередачу.

Вопрос: Какой толщины должна быть полоска из чистого никеля для непрерывного тока 40 А?

О: Одна стандартная полоска толщиной 0,15 мм не может непрерывно выдерживать силу тока 40 А без перегрева. Инженеры рассчитывают параллельные пути, укладывают несколько слоев полосок толщиной 0,20 мм или используют методы медно-никелевого сэндвича. Всегда необходимо проектировать резервирование по току, чтобы обеспечить безопасное и надежное рассеивание тепла во время работы с высоким током.
