В чем разница между швейцарским токарным станком с ЧПУ и обычным токарным станком?

Введение

Вы не понимаете различий между швейцарским токарным станком с ЧПУ и обычным токарным станком? Оба станка играют решающую роль в прецизионной обработке, но у них есть отличительные особенности. В этом посте мы углубимся в то, что делает швейцарские токарные станки с ЧПУ уникальными, сравним их с обычными токарными станками и исследуем их применение в различных отраслях.

Понимание основ работы токарных станков с ЧПУ

Что такое токарный станок с ЧПУ?

Токарный станок с ЧПУ или токарный станок с числовым программным управлением — это станок, используемый для придания формы и резки таких материалов, как металл, дерево или пластик. Он работает с компьютерной системой, которая контролирует движение режущих инструментов, обеспечивая точную обработку. Вводя в систему конкретные измерения, токарный станок с ЧПУ автоматически настраивает свою работу в соответствии с точными требованиями.

Эти станки имеют решающее значение для современного производства, поскольку они позволяют производить большие объемы деталей с жесткими допусками. Точность, повторяемость и эффективность — одни из основных преимуществ токарных станков с ЧПУ в таких отраслях, как аэрокосмическая, автомобильная и электронная.

Типы токарных станков с ЧПУ

Токарные станки с ЧПУ бывают разных типов, каждый из которых подходит для конкретных нужд.

• Швейцарские токарные станки с ЧПУ : известны своей способностью производить высокоточные мелкие детали. Они используют систему направляющих втулок, которая помогает стабилизировать длинные и хрупкие детали во время обработки.

• Обычные токарные станки с ЧПУ : они более универсальны и обычно используются для обработки более крупных деталей или механической обработки общего назначения. Они используют патрон для удержания заготовки и могут работать с различными материалами.

• Другие специализированные токарные станки . Существуют также многоосные, вертикальные и горизонтальные токарные станки с ЧПУ, предназначенные для специализированных применений. Например, многоосные токарные станки могут выполнять несколько задач одновременно, сокращая время цикла обработки сложных деталей.

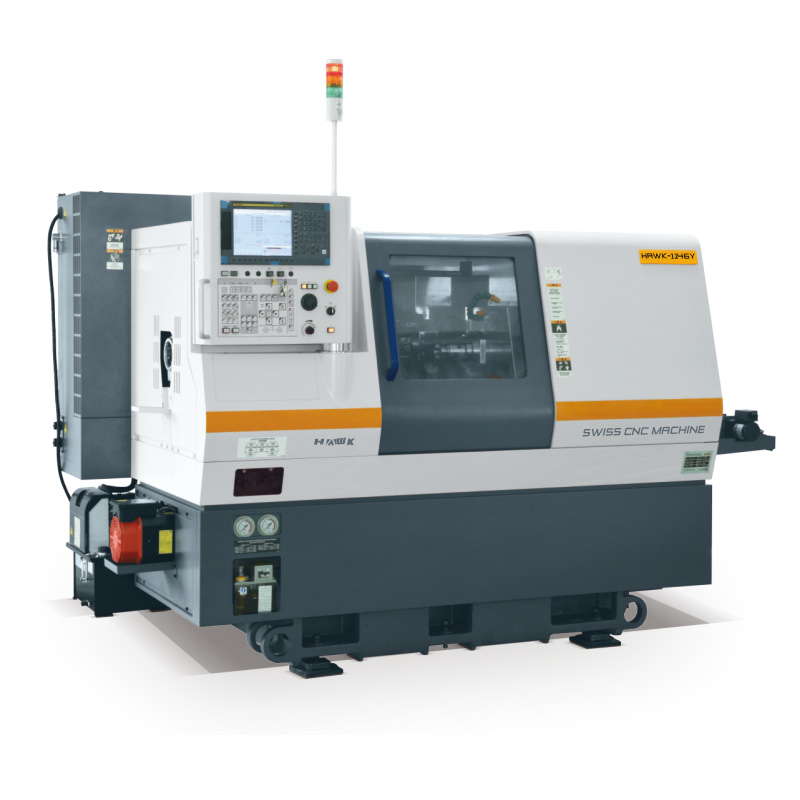

Что такое швейцарский токарный станок с ЧПУ?

Основные характеристики швейцарского токарного станка с ЧПУ

• Направляющая втулка : Направляющая втулка играет решающую роль в поддержке заготовки, уменьшении прогиба и обеспечении точной обработки. Это особенно важно при обработке длинных и деликатных деталей, поскольку стабилизирует их в процессе резки.

• Система подачи материала прутка : швейцарские токарные станки с ЧПУ непрерывно подают материал через направляющую втулку. Эта установка помогает поддерживать постоянство и точность на протяжении всего процесса обработки, что делает ее идеальной для длинных и тонких деталей, требующих высокой точности.

• Настройка инструмента : швейцарские токарные станки с ЧПУ часто имеют несколько осей, иногда до 7-13 осей. Это позволяет им выполнять несколько операций, таких как токарная обработка, сверление и фрезерование, за один цикл, сокращая машинное время и повышая эффективность.

Преимущества швейцарского токарного станка с ЧПУ

• Точность мелких деталей : швейцарские токарные станки с ЧПУ превосходно справляются с изготовлением миниатюрных деталей, требующих чрезвычайно жестких допусков. Эти токарные станки обладают точностью до микрометра, что делает их идеальными для обработки деликатных и сложных компонентов.

• Более быстрое время цикла : благодаря способности выполнять несколько операций одновременно швейцарские токарные станки с ЧПУ сокращают время цикла. Использование нескольких осей позволяет ускорить производство, повысить эффективность и производительность.

• Высокая жесткость во время обработки : конструкция швейцарских токарных станков с ЧПУ, особенно скользящая бабка и направляющая втулка, обеспечивает жесткость и стабильность станка во время обработки. Это имеет решающее значение для поддержания качества и точности сложных деталей.

Отрасли, которым выгодны швейцарские токарные станки с ЧПУ

• Электроника : швейцарские токарные станки с ЧПУ используются для создания миниатюрных разъемов и компонентов для электроники, обеспечивая точность, необходимую для небольших и сложных конструкций.

• Медицина : в медицинской сфере швейцарские токарные станки с ЧПУ используются для производства высокоточных деталей, таких как имплантаты, хирургические инструменты и другие важные устройства, где допуски должны быть точными.

• Аэрокосмическая промышленность : для высокопроизводительных компонентов, например, используемых в авиационных двигателях, швейцарские токарные станки с ЧПУ обеспечивают необходимую точность и надежность, необходимые в аэрокосмическом производстве.

• Автомобильная промышленность : швейцарские токарные станки с ЧПУ идеально подходят для производства небольших прецизионных деталей, используемых в автомобильной промышленности, таких как электрические разъемы и другие мелкие компоненты, требующие жестких допусков.

Что такое обычный токарный станок с ЧПУ?

Ключевые характеристики обычного токарного станка с ЧПУ

• Система зажима : Обычные токарные станки с ЧПУ используют патрон для удержания заготовки, в отличие от швейцарских токарных станков с ЧПУ, в которых используются направляющие втулки. Эта установка идеально подходит для удержания более крупных и громоздких деталей, но не обеспечивает такой же точности для более мелких и деликатных деталей.

• Настройка инструмента : Обычные токарные станки обычно имеют меньше осей по сравнению со швейцарскими токарными станками с ЧПУ. Это означает, что они не могут выполнять несколько операций одновременно, что может потребовать настройки нескольких станков для более сложных деталей.

Преимущества обычного токарного станка с ЧПУ

• Универсальность в обработке материалов . Обычные токарные станки с ЧПУ могут обрабатывать широкий спектр материалов: от металлов, таких как сталь и алюминий, до других сверхпрочных материалов, таких как отливки и поковки. Это делает их адаптируемыми к различным промышленным потребностям.

• Простота и стоимость : их, как правило, проще настраивать и эксплуатировать, что делает их доступным вариантом для цехов, которым требуется механическая обработка общего назначения. Кривая обучения менее крутая по сравнению со швейцарскими токарными станками с ЧПУ.

• Более высокая производительность инструмента . Обычные токарные станки с ЧПУ часто оснащены большим количеством инструментальных станций, что позволяет использовать большее количество инструментов. Эта гибкость особенно полезна при выполнении ряда операций над одной деталью.

Отрасли, которым выгодны обычные токарные станки с ЧПУ

• Общее производство . Обычные токарные станки с ЧПУ необходимы в таких отраслях, как строительство и тяжелое машиностроение, где обычно производятся крупные компоненты.

• Автомобильная промышленность : используется для производства крупных автомобильных деталей, таких как блоки двигателей, валы и компоненты трансмиссии, которые требуют тяжелой механической обработки.

• Промышленное оборудование . Эти токарные станки хорошо подходят для производства крупных фитингов, клапанов и других компонентов, используемых в промышленном оборудовании.

Сравнение швейцарских токарных станков с ЧПУ и обычных токарных станков с ЧПУ

Ключевые различия между швейцарскими токарными станками с ЧПУ и обычными токарными станками

• Точность обработки :

• Швейцарские токарные станки с ЧПУ превосходно справляются с обработкой небольших и сложных деталей с точностью до микрометра. Они идеально подходят для задач, требующих чрезвычайно жестких допусков, например, для медицинских или аэрокосмических компонентов.

• Обычные токарные станки с ЧПУ лучше подходят для обработки более крупных деталей. Хотя они могут достичь приличной точности, им приходится сталкиваться с таким же уровнем точности, когда дело касается небольших или очень сложных конструкций.

• Скорость и эффективность :

• Швейцарские токарные станки с ЧПУ оснащены современными многоосными системами, позволяющими выполнять несколько операций одновременно. Это сокращает время цикла и повышает производительность.

• Обычные токарные станки с ЧПУ обычно имеют меньше осей, и для выполнения сложных деталей может потребоваться несколько настроек. Это приводит к увеличению времени цикла и снижению эффективности производства сложных конструкций.

• Обращение с материалами :

• В швейцарских токарных станках с ЧПУ используются направляющие втулки, которые стабилизируют заготовки и уменьшают прогиб, что особенно важно для небольших, деликатных деталей, требующих высокой точности.

• Обычные токарные станки с ЧПУ используют зажимную систему, обеспечивающую большую гибкость при обработке более крупных и объемных материалов. Однако эта установка не обеспечивает такой же стабильности для более мелких и деликатных деталей.

Дополнительные факторы, которые следует учитывать

• Тип охлаждающей жидкости :

• Швейцарские токарные станки с ЧПУ обычно используют охлаждающие жидкости на масляной основе. Эти охлаждающие жидкости имеют меньшую теплоемкость, что помогает быстро рассеивать тепло, обеспечивая точность размеров при обработке мелких деталей.

• Обычные токарные станки с ЧПУ обычно используют охлаждающие жидкости на водной основе. Хотя они и эффективны, они могут оказаться не столь эффективными для поддержания точности, необходимой для небольших и сложных деталей.

• Обратное смещение :

• В швейцарских токарных станках с ЧПУ заготовка перемещается в направлении (Z), а инструмент подается в направлении (X). Эта уникальная установка может сбить с толку операторов, которые переключаются между швейцарскими и обычными токарными станками из-за разной полярности движения.

Приложения и отрасли

• Применение швейцарского токарного станка с ЧПУ :

• Эти токарные станки идеально подходят для отраслей, требующих высокой точности обработки мелких деталей, включая электронику, медицинское оборудование, аэрокосмическую и автомобильную промышленность.

• Типичные области применения включают миниатюрные валы, разъемы для электроники и медицинские имплантаты, где жесткие допуски имеют решающее значение.

• Обычные применения токарных станков с ЧПУ :

• Обычные токарные станки с ЧПУ обычно используются для механической обработки общего назначения в таких отраслях, как производство, строительство и автомобилестроение.

• Они обрабатывают более крупные компоненты и широкий спектр материалов, что делает их идеальными для таких деталей, как блоки двигателей, валы и более крупные компоненты промышленного оборудования.

Выбор между швейцарским токарным станком с ЧПУ и обычным токарным станком с ЧПУ

Когда выбирать швейцарский токарный станок с ЧПУ

• Идеально подходит для небольших, сложных и прецизионных деталей : швейцарские токарные станки с ЧПУ — лучший выбор, когда вам нужны детали с высочайшей точностью. Они блестяще справляются с обработкой крошечных и сложных компонентов, требующих микрометрической точности, таких как медицинские приборы и электронные детали.

• Крупносерийное производство : эти токарные станки идеально подходят для изготовления мелких деталей в больших количествах. Благодаря передовым многоосным системам они могут выполнять несколько операций за один цикл, что значительно повышает скорость производства.

• Конкретные отрасли : такие отрасли, как электроника, медицина, аэрокосмическая и автомобильная промышленность, наибольшую выгоду от швейцарских токарных станков с ЧПУ. Их способность быстро производить высокоточные детали делает их незаменимыми в этих отраслях.

Когда выбирать обычный токарный станок с ЧПУ

• Лучше всего подходит для механической обработки общего назначения . Если вы работаете с более крупными деталями или деталями, для которых не требуются чрезвычайно жесткие допуски, обычные токарные станки с ЧПУ — хороший выбор. Они рассчитаны на широкий диапазон размеров и хорошо подходят для общей механической обработки.

• Универсальность в обработке материалов . Обычные токарные станки с ЧПУ отлично подходят, когда вам нужна гибкость. Они могут работать с различными материалами, от металлов до пластмасс, и могут использоваться для деталей различных размеров и сложности.

• Экономичная и простая установка . Если вы ищете что-то экономичное и простое в настройке, лучшим вариантом может стать обычный токарный станок с ЧПУ. Они проще в эксплуатации и не требуют специальной настройки, как швейцарские токарные станки с ЧПУ, что делает их отличным выбором для мастерских, отдающих предпочтение бюджету и простоте.

Как швейцарские токарные станки с ЧПУ меняют прецизионную обработку

Технологические достижения в швейцарских токарных станках с ЧПУ

• Технология управления движением . Последние достижения в области систем управления движением сделали швейцарские токарные станки с ЧПУ более эффективными, чем когда-либо. Эти улучшения позволяют машинам выполнять более сложные операции за один цикл, сокращая время производства и одновременно повышая точность. Благодаря многоосевой настройке швейцарские токарные станки могут одновременно выполнять такие задачи, как сверление, фрезерование и точение, что делает их идеальными для сложных конструкций.

• Улучшения в области материаловедения : новые разработки в области материаловедения способствовали повышению производительности швейцарских токарных станков с ЧПУ. Эти инновации позволяют лучше обрабатывать более прочные материалы, повышая долговечность и точность. В результате швейцарские токарные станки могут работать с более широким спектром материалов с более высокой эффективностью и стабильностью.

Влияние швейцарских токарных станков с ЧПУ на отраслевые стандарты

• Отраслевой ориентир : швейцарские токарные станки с ЧПУ стали стандартом в отраслях, требующих высокой точности, таких как производство медицинского оборудования. Их способность производить миниатюрные детали с невероятно жесткими допусками установила новые стандарты в производстве. Это делает их бесценными для отраслей, где важен каждый микрон.

• Влияние на автоматизацию : Эволюция швейцарских токарных станков с ЧПУ расширила границы автоматизации обработки. Эти токарные станки позволяют производителям добиваться высокой повторяемости процессов, значительно снижая количество человеческих ошибок и повышая эффективность. Поскольку автоматизация продолжает расти, швейцарские токарные станки с ЧПУ находятся на переднем крае, формируя будущее производства.

Заключение

Швейцарские токарные станки с ЧПУ идеально подходят для небольших, сложных деталей, требующих высокой точности, тогда как обычные токарные станки с ЧПУ лучше подходят для более крупных и простых деталей. При выборе учитывайте точность, сложность деталей и необходимость обработки материалов, чтобы принять оптимальное решение.

Ключевые выводы

• Швейцарские токарные станки с ЧПУ : лучше всего подходят для небольших, сложных деталей, требующих высокой точности и эффективности.

• Обычные токарные станки с ЧПУ : более универсальны, идеально подходят для обработки более крупных и простых деталей.

• При выборе подходящего токарного станка учитывайте точность и обработку материала .
