Какой компонент станка на токарном станке швейцарского типа с ЧПУ перемещает готовые детали из точки обработки?

Токарный станок швейцарского типа с ЧПУ — это чудо современной производственной технологии, широко используемое в отраслях, требующих точной обработки, таких как аэрокосмическая промышленность, медицинское оборудование и электроника. В отличие от обычных токарных станков, токарный станок швейцарского типа с ЧПУ предназначен для высокоточной обработки деталей малого диаметра, что делает его критически важным для обработки компонентов с жесткими допусками. Одной из наиболее важных особенностей этого станка является его способность эффективно обрабатывать сложные детали, но часто возникает вопрос: какой компонент станка на токарном станке с ЧПУ швейцарского типа перемещает готовые заготовки из точки обработки?

В этой статье мы рассмотрим различия между обычным токарным станком и токарным станком швейцарского типа с ЧПУ, изучим важность направляющей втулки и разберем компоненты станка, в том числе деталь, отвечающую за перемещение готовых заготовок. Понимая функциональность и конструкцию этой машины, производители могут оптимизировать свою деятельность и достичь беспрецедентной эффективности.

Обычный токарный станок против токарного станка швейцарского типа с ЧПУ

Чтобы понять уникальные качества токарного станка швейцарского типа с ЧПУ, необходимо сравнить его с обычным токарным станком. Хотя оба станка используются для токарных работ, их конструкция и функциональные возможности существенно различаются. Ниже приведена сравнительная таблица, в которой выделены ключевые различия:

Токарный станок швейцарского типа с ЧПУ является предпочтительным выбором для обработки небольших и точных деталей благодаря своей уникальной конструкции и возможностям. Его способность сохранять точность даже для деталей с большим соотношением длины к диаметру не имеет себе равных.

Важность направляющей втулки

Одним из наиболее важных компонентов токарного станка швейцарского типа с ЧПУ является направляющая втулка . В отличие от обычных токарных станков, где заготовка закрепляется в патроне, токарный станок с ЧПУ использует направляющую втулку для поддержки заготовки рядом с режущим инструментом. Такая конструкция сводит к минимуму прогибы и вибрацию, обеспечивая более высокую точность и качество поверхности.

Основные преимущества направляющей втулки:

1. Стабильность заготовки : направляющая втулка обеспечивает жесткое удержание заготовки, что позволяет выполнять точную обработку даже тонких деталей.

2. Уменьшенное отклонение : поддерживая заготовку близко к зоне резания, отклонение сводится к минимуму, что приводит к более жестким допускам.

3. Улучшенное качество поверхности : стабильность во время резки улучшает качество поверхности, что имеет решающее значение для таких отраслей, как медицина и аэрокосмическая промышленность.

4. Возможность работы с более длинными деталями : направляющая втулка позволяет обрабатывать детали с очень большим соотношением длины к диаметру, что невозможно на обычном токарном станке.

Направляющая втулка является определяющей особенностью швейцарского токарного станка с ЧПУ, и ее роль невозможно переоценить в обеспечении точности и универсальности станка.

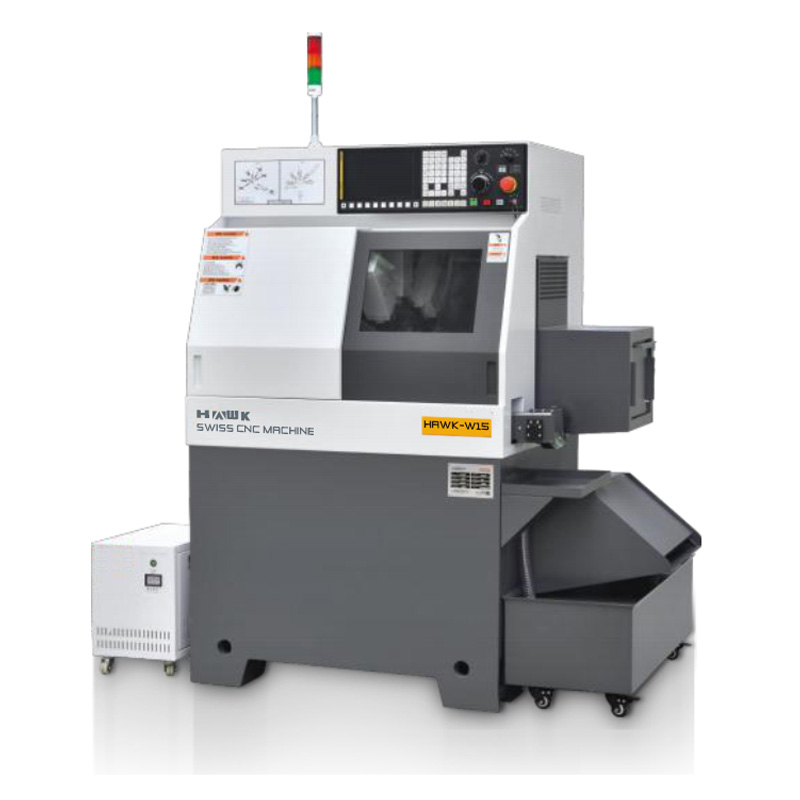

Токарный станок швейцарского типа с ЧПУ, базовый

Токарный станок швейцарского типа с ЧПУ — это сложный станок, в котором несколько уникальных компонентов работают вместе для достижения точности и эффективности. Ниже мы рассмотрим его основные узлы и выделим деталь, отвечающую за перемещение готовых заготовок из точки эксплуатации.

Дополнительные компоненты машины

Помимо стандартных компонентов токарного станка, токарный станок с ЧПУ швейцарского типа включает в себя специальные функции, повышающие его производительность. К ним относятся:

• Устройство подачи прутка : автоматически подает сырье в машину, обеспечивая непрерывную работу и сокращая время простоя.

• Направляющая втулка : Обеспечивает поддержку заготовки во время обработки, как обсуждалось ранее.

• Субшпиндель : Вспомогательный шпиндель, который может захватывать заготовку для дополнительных операций или снимать деталь со станка.

• Конвейер стружки : удаляет стружку, образующуюся во время обработки, сохраняя чистоту и эффективность рабочего пространства.

Среди них контршпиндель играет ключевую роль в перемещении готовых заготовок из рабочей точки. Он захватывает обработанную деталь, при необходимости выполняет любые второстепенные операции и извлекает ее из станка.

Инструментальные компоненты

Инструменты являются важнейшим аспектом швейцарского токарного станка с ЧПУ. В машине обычно используется несколько инструментов, в том числе:

• Токарные инструменты : Для наружных и внутренних токарных операций.

• Сверлильные инструменты : для создания отверстий в заготовке.

• Фрезерные инструменты : для добавления сложных элементов, таких как прорези или карманы.

Эти инструменты монтируются на держателях инструментов и могут быть расположены в нескольких конфигурациях для выполнения одновременных операций.

Живой инструмент

Одной из наиболее продвинутых функций токарного станка швейцарского типа с ЧПУ является приводной инструмент , который относится к инструментам, которые могут вращаться и выполнять такие операции, как сверление, фрезерование или нарезание резьбы, когда заготовка неподвижна. Эта возможность позволяет создавать сложную геометрию и устраняет необходимость во вторичных операциях.

Машинные оси

Токарный станок швейцарского типа с ЧПУ работает по нескольким осям для достижения точных перемещений. Общие оси включают в себя:

• Ось X : управляет радиальным движением режущего инструмента.

• Ось Z : управляет осевым перемещением заготовки.

• Ось Y : позволяет выполнять операции обработки со смещением от центра.

• Ось C : обеспечивает вращательное позиционирование заготовки для операций с приводным инструментом.

Комбинация этих осей позволяет станку выполнять сложные задачи обработки с высокой точностью.

Вырезание переменных

Эффективная обработка на швейцарском токарном станке с ЧПУ требует тщательного контроля параметров резания, в том числе:

1. Скорость резания : скорость, с которой заготовка вращается или перемещается.

2. Скорость подачи : скорость, с которой режущий инструмент движется относительно заготовки.

3. Глубина резания : Толщина материала, удаляемого за один проход.

Оптимизация этих переменных имеет решающее значение для достижения желаемого качества поверхности, точности и срока службы инструмента.

Операции резки

Швейцарский токарный станок с ЧПУ способен выполнять широкий спектр операций резания, таких как:

• Токарная обработка : удаление материала с внешнего диаметра заготовки.

• Нарезание резьбы : создание резьбы на заготовке.

• Нарезание канавок : вырезание узких канавок или каналов.

• Отрезка : Отделение готовой заготовки от прутка.

Эти операции можно выполнять одновременно благодаря усовершенствованной конструкции машины и возможностям использования нескольких инструментов.

Заключение

Токарный станок швейцарского типа с ЧПУ представляет собой вершину прецизионной обработки, предлагая непревзойденные возможности для изготовления небольших и сложных деталей. Его уникальная конструкция, включающая такие компоненты, как направляющая втулка и контршпиндель , позволяет достичь высокой точности при сохранении эффективности. Способность субшпинделя выводить готовые заготовки из рабочей точки является ключевой особенностью, обеспечивающей непрерывную работу и сокращающей ручное вмешательство.

Понимая разницу между обычными токарными станками и швейцарскими станками с ЧПУ, а также важность таких компонентов, как направляющая втулка, производители могут в полной мере использовать потенциал этой передовой технологии. Будь то медицинская, аэрокосмическая или электронная промышленность, токарный станок с ЧПУ швейцарского типа продолжает оставаться жизненно важным инструментом для производства прецизионных деталей.

Часто задаваемые вопросы

1. Чем токарный станок швейцарского типа с ЧПУ отличается от обычного токарного станка?
Токарный станок с ЧПУ швейцарского типа использует направляющую втулку для поддержки заготовки, что обеспечивает более высокую точность и возможность обработки длинных и тонких деталей.

2. Какова роль контршпинделя в токарном станке швейцарского типа с ЧПУ?
Субшпиндель подхватывает заготовку для вторичных операций и выводит готовые детали из точки обработки.

3. Почему направляющая втулка важна в токарном станке с ЧПУ?
Направляющая втулка обеспечивает устойчивость заготовки, сводя к минимуму прогиб и вибрацию во время обработки.

4. Какие отрасли промышленности больше всего выигрывают от токарных станков швейцарского типа с ЧПУ?
Такие отрасли, как аэрокосмическая, медицинская и электронная, получают выгоду от способности машин производить небольшие и точные компоненты.

5. Что такое приводной инструмент и почему это важно?
Приводной инструмент позволяет инструментам вращаться и выполнять дополнительные операции, такие как фрезерование или сверление, что позволяет создавать сложные геометрические формы.
