Медно-никелевые биметаллические вставки для более безопасного подключения аккумуляторов высокой мощности

Сегодня дизайнеры упаковок и инженеры по производству аккумуляторов сталкиваются с растущей проблемой. Системы с высокой плотностью энергии требуют межсоединений, способных безопасно пропускать большие токи. Традиционные монометаллические компоненты просто не могут удовлетворить эти требования. По мере увеличения емкости электромобилей и систем хранения энергии устаревшие межсоединения быстро становятся серьезными узкими местами.

Чистый никель создает огромные термические риски из-за его чрезвычайно высокого внутреннего сопротивления. Между тем, чистая медь приводит к чрезмерному проценту брака из-за плохой способности к автоматической сварке. Этот парадокс проводимости и свариваемости вынуждает производителей идти на трудные и небезопасные компромиссы. Вы больше не можете полагаться на устаревшие металлические конструкции, когда безопасность имеет первостепенное значение.

В этом руководстве вы узнаете, как биметаллические композиты навсегда решают эту инженерную дилемму. Мы изучим точную науку, лежащую в основе металлургических связей и структур интерфейса. Мы оценим важнейшие критерии производительности для интеграции современных пакетов. Наконец, вы узнаете, почему эти инженерные решения сочетают в себе экстремальную токовую мощность с масштабируемой автоматизированной сваркой.

Ключевые выводы

• Производительность: биметаллические медно-никелевые выводы снижают внутреннее сопротивление до 60 % по сравнению с чистым никелем, поддерживая при этом ток, протекающий через медный сердечник, более чем на 85 %.

• Производительность при производстве: слой никеля действует как стабильный поглотитель энергии при лазерной и контактной сварке, устраняя проблемы с разбрызгиванием и прилипанием электрода, как в случае с чистой медью.

• Безопасность и надежность: Настоящее металлургическое соединение предотвращает ухудшение интерфейса, предлагая более безопасную альтернативу ручным методам «медно-никелевого сэндвича» и опасным заменителям никелированной стали.

Инженерное узкое место: почему однометаллические межсоединения выходят из строя

Парадокс проводимости и свариваемости

Чистая медь прекрасно проводит электричество на большие пролеты. Он обеспечивает проводимость в четыре-пять раз большую, чем чистый никель. Это делает его идеальным шоссе для сильных течений. Однако чистая медь сильно отражает лазерную энергию во время производства. Для надежного соединения чистой меди необходимо узкоспециализированное сварочное оборудование. Это оборудование требует значительных скачков напряжения и постоянного обслуживания. Медь также прилипает к сварочным электродам, вызывая частые заклинивания машины.

Риски терморегулирования чистого никеля

Чистый никель легко сваривается с использованием стандартного заводского оборудования. К сожалению, он испытывает трудности при высоких скоростях непрерывного разряда. Поскольку чистый никель обладает гораздо более высоким электрическим сопротивлением, он вызывает чрезмерное джоулевое нагревание. Это локальное тепло постоянно подвергает систему терморегуляции вашей клетки стрессу. Со временем эти тепловые точки ухудшают химический состав батареи. Они значительно сокращают общий срок службы всей упаковки.

Обходной путь «медно-никелевого сэндвича»

Многие самодельные строители и сборщики устаревших аккумуляторных батарей используют обходной путь вручную. Перед выполнением точечной сварки на медный лист накладывают тонкую полоску никеля. Этот метод «медно-никелевого сэндвича» основан на плавлении верхней части никеля для соединения с нижележащей медью. Это требует интенсивного ручного труда и высококвалифицированных операторов. Контактное сопротивление остается крайне неодинаковым между партиями. Вы просто не сможете масштабировать этот ручной метод для безопасного автоматизированного производства.

Критическое предупреждение о безопасности

Вы должны любой ценой избегать использования никелированной стали для устройств с высокой мощностью. Некоторые производители пытаются заменить сталь, чтобы обойти трудности со сваркой. Сталь обеспечивает лишь от 3% до 7% естественной проводимости меди. Он создает чрезвычайное электрическое сопротивление в условиях тяжелых нагрузок. Эта опасная практика приводит к серьезному тепловому разбегу. Это создает серьезную опасность возгорания для любого устройства с высоким расходом.

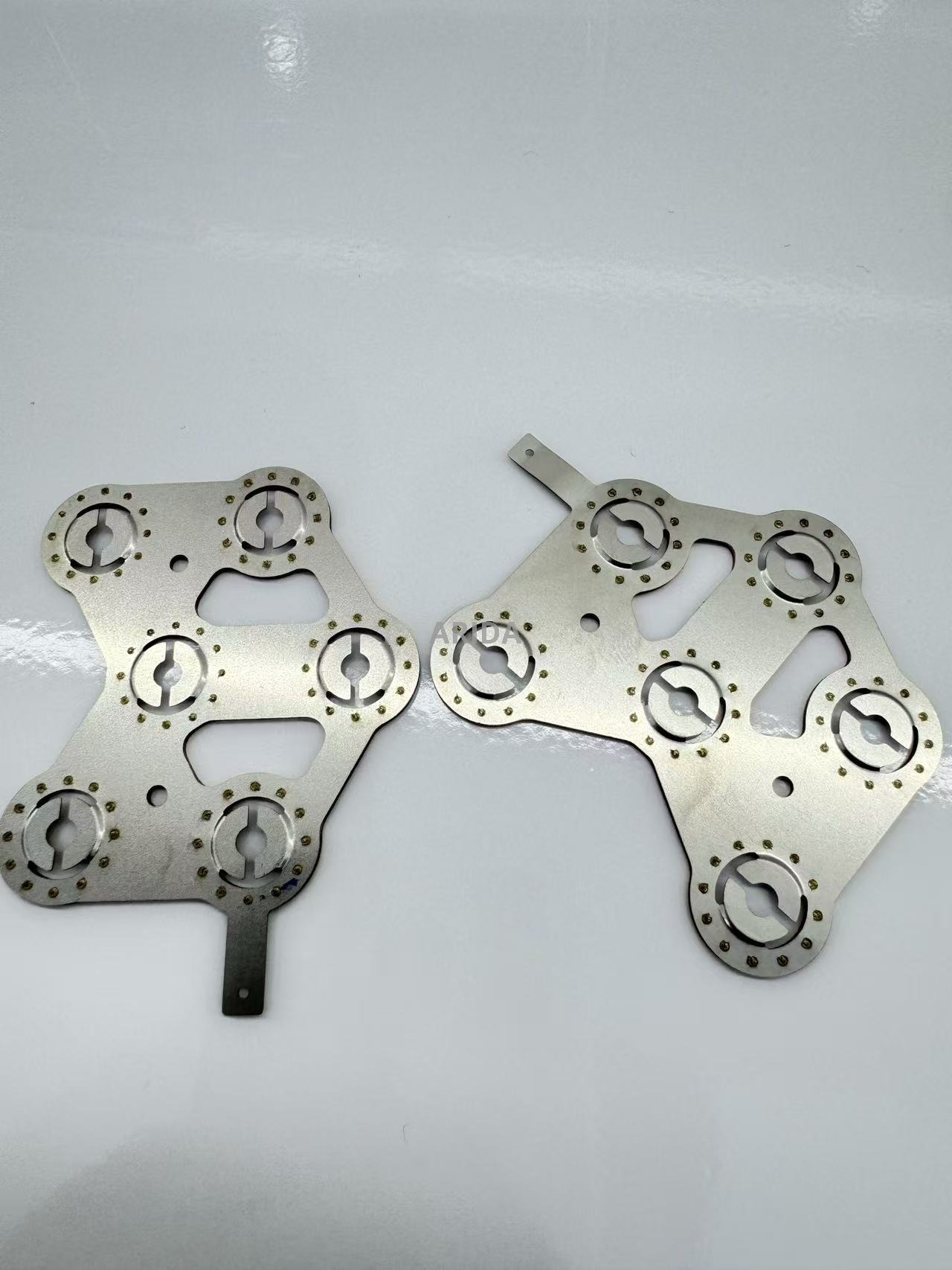

Как работает медно-никелевая биметаллическая технология

Определение основного материала

Что такое медно-никелевый биметаллический композит? Он включает в себя постоянно соединенную оболочку из двух разных металлов. Это не микротонкое поверхностное покрытие, которое легко отслаивается. Производители физически сплавляют вместе толстые структурно значимые слои чистой меди и чистого никеля. В результате создается единый надежный компонент, готовый к работе в экстремальных условиях.

Межфазное металлургическое соединение

Лежащая в основе структурная наука увлекательна, но проста. И медь, и никель имеют структуру гранецентрированной кубической решетки (FCC). Их атомные радиусы довольно близко совпадают. Производственный процесс обычно следует следующим точным шагам:

1. Подготовка: Необработанные медные и никелевые листы подвергаются интенсивной очистке поверхности от примесей.

2. Сжатие: Тяжелые прокатные станы оказывают огромное давление, чтобы заставить два металла войти в тесный физический контакт.

3. Термическая обработка: контролируемое применение тепла заставляет атомы металла вибрировать и активно рассеиваться.

4. Формирование твердого раствора: Диффундирующие атомы соединяются вместе, образуя постоянный переходный слой твердого раствора.

Этот процесс создает настоящую металлургическую связь. Два металла становятся неразделимыми на атомном уровне.

Нулевое дополнительное сопротивление интерфейса

Эта постоянная металлургическая связь образует безупречный омический контакт. Между склеенными слоями нет микроскопических пустот и воздушных зазоров. Электроны без колебаний проходят между зонами никеля и меди. Вы полностью избегаете микродуг, часто наблюдаемых при механических наслоениях. Вы также предотвращаете внезапные скачки сопротивления, характерные для стандартных механических сэндвич-установок.

Критерии оценки: сравнительный анализ составных аккумуляторов

Электрическая проводимость и внутреннее сопротивление

Нам предстоит оценить, насколько эффективно медно-никелевые биметаллические выводы выдерживают большие электрические нагрузки. Основание из чистой меди действует в этих компонентах как основная электрическая магистраль. Через него проходит более 85% общего тока. В результате общее внутреннее сопротивление резко падает по сравнению с альтернативами из чистого никеля. Эта эффективность имеет решающее значение для систем быстрой зарядки.

Тепловые характеристики и тепловыделение

Медное основание быстро отводит разрушительное тепло от чувствительных клемм ячеек. Он действует как невероятно эффективный локализованный теплоотвод. Между тем, внешний никелевый колпачок сохраняет превосходную физическую стабильность при высоких температурах. Это предотвращает структурную деформацию во время экстремальных температурных циклов. Такое двойное действие обеспечивает безопасность всего аккумуляторного модуля.

Автоматизированная сварка

Внешняя никелевая поверхность обеспечивает предсказуемое контактное сопротивление. Такая предсказуемость идеально подходит для систем контактной точечной сварки. Он также обеспечивает стабильное и постоянное поглощение энергии для передовых методов лазерной сварки. Эти характеристики обеспечивают безупречное соединение без брызг. На производственных линиях меньше застрявших машин, более чистые сварные швы и более высокая производительность.

Коррозионная стойкость

Высокореактивный медный сердечник быстро окисляется, если его оставить на воздухе. На нем быстро образуется зеленый слой ярь-медяни. Это окисление со временем ухудшает электрические соединения. Твердый слой никеля действует как постоянная защитная броня. Он защищает уязвимую медь от проникновения влаги и агрессивных химических воздействий.

Сводная таблица сравнительного анализа материалов

Реалии проектирования и реализации агрегатов высокой мощности

Форм-факторы и геометрии

Инженеры применяют эти передовые композиты в различных физических итерациях. Вы можете использовать очень гибкие композитные вкладыши для компактных аккумуляторных батарей. Эти тонкие профили легко сгибаются при сборке упаковки. Альтернативно, для больших цилиндрических форматов, таких как элементы 4680, требуются жесткие, сверхпрочные конструкции медно-никелевых шин . Выбранная геометрия полностью зависит от ограничений пространства вашего модуля и конкретных требований к расстоянию между ячейками.

Прямая интеграция BMS

Замена хрупкой «проводки спагетти» значительно повышает безопасность рюкзака. Производители теперь используют биметаллические соединения, изготовленные по индивидуальному заказу, для замены ослабленных проводов. Эти жесткие компоненты устанавливаются непосредственно на печатные платы (PCB). Однако вы должны предотвратить слишком быстрый отвод тепла медью во время процесса пайки печатной платы. Чтобы решить эту проблему, инженеры используют специальные конструкции «теплового рельефа». Они вырезали на металле графику с узким горлышком, чтобы ограничить быстрый поток тепла. Это обеспечивает идеальные паяные соединения без случайного пригорания нижележащего элемента батареи.

Совместимость герметика и геля для вкладок

В пакетных ячейках высокой мощности часто используются внутренние выступы толщиной более 0,2 мм. Эти более толстые металлические полосы требуют специальной обработки кромок во избежание несчастных случаев. Необходимо использовать обрезанные по бокам края, чтобы удалить острые производственные заусенцы. Кроме того, для них требуются высококачественные изоляционные уплотнительные ленты. Лучше всего здесь работают многослойные полипропиленовые пленки с белым клеем. Они выдерживают гораздо более высокую термическую герметизацию рабочих окон. Они эффективно предотвращают прокол фольги, препятствуют проникновению влаги и устраняют риск долговременного набухания.

Оценка масштабируемости и эффективности производства

Выход материала по сравнению с сокращением количества отходов

Крупносерийное производство требует абсолютной надежности. Стандартные отдельные металлы часто становятся причиной серьезных узких мест в производстве. Хотя на бумаге стандартная медь кажется привлекательной, она часто становится причиной внезапных сбоев сварки на сборочной линии. Использование биметаллического разъема батареи обеспечивает практически нулевое количество дефектов сварки. Вы значительно сокращаете время непредвиденных простоев оборудования. Вы выбрасываете гораздо меньше дорогих аккумуляторных элементов из-за плохих сварных швов, разбрызгивающих их.

Срок службы жизненного цикла

Мы должны основывать масштабируемость производства на основе полного жизненного цикла. Более низкое внутреннее сопротивление выделяет значительно меньше тепла во время работы. Вам требуется менее активное жидкостное охлаждение внутри аккумуляторного блока. Это сохраняет тонкий химический баланс клеток на протяжении тысяч циклов. Это значительно снижает гарантийные претензии для всей системы соединений аккумуляторов электромобилей . Холодная упаковка — это всегда более долговечная упаковка.

Логика включения в шорт-лист

Выбор подходящего металла требует понимания вашего конкретного применения. Вот четкая логическая схема для вашей команды инженеров:

• Используйте чистый никель, если: Вы создаете устройства с низким энергопотреблением для суровых условий эксплуатации. Медицинские мониторы и базовая бытовая электроника идеально соответствуют этому профилю.

• Используйте биметаллические композиты, если: Вы разрабатываете выпускные патрубки с высоким содержанием углерода. Они преуспевают в автоматизированных модулях электромобилей. Они также прекрасно поддерживают масштабируемые стойки хранения энергии, работающие в условиях чрезвычайно ограниченного теплового баланса.

• Избегайте никелированной стали, если: Вы создаете что-то помимо простого слаботочного прототипа. Это небезопасно для больших мощностей.

Заключение

Медно-никелевые биметаллические решения устраняют жизненно важный разрыв между тепловой необходимостью и реальностью автоматизированного производства. Они сочетают в себе исключительную пропускную способность по току и надежность повседневной производственной линии. Они обеспечивают идеальную проводящую магистраль для современного хранения энергии.

Мы рекомендуем немедленно проверить текущее количество отказов при сварке пакетов. Проведите расширенное тепловизионное обследование существующих однометаллических шин в условиях пиковых эксплуатационных нагрузок. Наконец, запросите образцы биметаллических купонов для проверки параметров лазерной сварки. Перестаньте идти на компромисс при разработке мощных аккумуляторов уже сегодня.

Часто задаваемые вопросы

Вопрос: В чем разница между никелированной медью и медно-никелевыми биметаллическими вкладышами?

A: Покрытие представляет собой микротонкую обработку поверхности. Он легко отслаивается при механическом воздействии или глубоком проваре. Биметаллические композиты включают толстые, структурно значимые слои материала. Они прочно соединены друг с другом металлургическим способом, что позволяет безопасно выдерживать большие токи и агрессивные среды автоматизированной сварки.

Вопрос: Можете ли вы сваривать медно-никелевые биметаллические пластины стандартными аппаратами контактной точечной сварки?

О: Да, вы можете. Верхний слой никеля создает необходимое электрическое сопротивление. Он без проблем создает идеальный локализованный сварной шов. Вам не нужны массивные импульсы мощности или специальное оборудование, обычно необходимое для сварки компонентов из чистой меди.

Вопрос: Каковы общие характеристики толщины и ширины межсоединений аккумуляторов электромобилей?

Ответ: Ширина обычно варьируется от 3 мм до более 10 мм. Это полностью зависит от вашего конкретного расстояния между ячейками. Общая толщина композита обычно составляет от 0,1 до 0,3 мм. Мега-пакеты транспортных средств часто требуют индивидуального размера и уникальной штамповки.

Вопрос: Требуются ли для биметаллических вкладок специальные гели для ячеек мешочка?

О: Да, часто так делают. Для вкладок высокой мощности требуются современные многослойные полипропиленовые пленки. Эксперты отрасли обычно называют их «белым клеем». Они безопасно выдерживают эксплуатацию окон с более высокой термической герметизацией. Они также предотвращают резкое замыкание кромок и предотвращают вздутие батареи, вызванное влагой.
