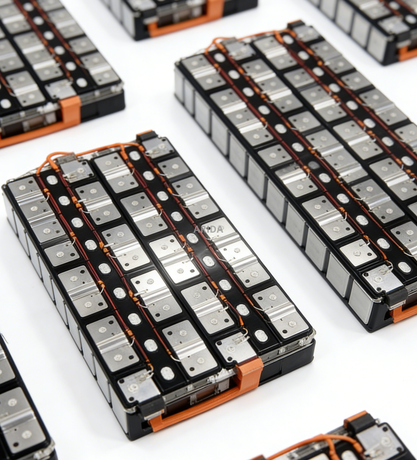

Какая информация необходима для настройки встроенной шины CCS для аккумуляторных модулей?

Сегодня разработка аккумуляторных батарей для электромобилей требует огромных инженерных усилий. Несоблюдение допусков или недостаточная допустимая нагрузка по току в системе соединения ячеек (CCS) непосредственно приводят к серьезным термическим рискам. Они также вызывают огромные узкие места на производственной линии. Чтобы предотвратить эти сбои, инженеры по производству аккумуляторов и партнеры-производители должны устранить пробелы в технической коммуникации. Мы написали это руководство, чтобы подробно описать точные данные, необходимые для проектирования, расчета стоимости и создания надежного решения.

Предоставляя подробные начальные спецификации, вы сокращаете ненужные итерации прототипирования. Вы также сведете к минимуму дорогостоящие первоначальные затраты на оснастку и значительно сократите время выхода на рынок. Вы изучите конкретные электрические, механические данные и данные о материалах, необходимые для плавного перехода вашего проекта от концепции к масштабируемому производству.

Ключевые выводы

• Проектирование специальной интегрированной шины CCS требует точных данных по четырем основным направлениям: электрические нагрузки, механические ограничения, интеграция датчиков и марки материалов.
• Уточнение выбора между FPC (гибкой печатной схемой) и традиционными жгутами проводов на ранней стадии диктует требования к производственному процессу и инструментам.
• Отправка полных 3D-моделей CAD, схем маршрутизации и требований соответствия (например, UL, ISO) имеет решающее значение для точной оценки производителя и составления короткого списка.

Почему точные характеристики важны для специальной интегрированной шины CCS

Риск предположения

Расплывчатые спецификации неизбежно приводят к опасным проблемам с набором допусков. Когда вы принимаете стандартные размеры, небольшие отклонения увеличиваются по всему аккумуляторному модулю. Это создает риск серьезной механической нагрузки на отдельные элементы аккумуляторной батареи во время работы автомобиля. Усталость терминала ячейки является распространенной точкой отказа в приложениях, повышающих производительность. Вы должны четко определить границы всех размеров, чтобы не допустить, чтобы эти микроскопические сдвиги привели к катастрофическим разрушениям.

Инструменты и влияние на время выполнения заказа

Производство интегрированной шины CCS по индивидуальному заказу требует значительных первоначальных инвестиций. Изготовленные на заказ штампы для штамповки и инструменты FPC требуют значительных капиталовложений и времени на изготовление. Пересмотры, вызванные неполными исходными данными, увеличивают эти затраты в геометрической прогрессии. Если вы измените шаг клемм после резки стальных матриц, вы потеряете недели времени на выполнение заказа. Точные данные гарантируют соблюдение сроков производства и защищают первоначальный бюджет на инструменты.

Базовый уровень термической безопасности и безопасности

CCS функционирует как проводящий канал высокой мощности и деликатный монитор безопасности. Отсутствие данных о пиковом токе напрямую подрывает ваши стратегии предотвращения перегрева. Если шина не может выдерживать кратковременные скачки мощности, она генерирует внутреннее тепло. Этот локальный нагрев нарушает структурную целостность окружающей изоляции. Точные электрические характеристики являются вашей основной защитой от распространения тепла.

1. Данные о электрических характеристиках и конфигурации ячейки.

Клеточная химия и топология

Ваш производитель должен знать точный тип батареи. Цилиндрические, призматические и пакетные элементы требуют совершенно разных архитектур соединений. Вы должны указать точную последовательно-параллельную конфигурацию. Топология 16S1P требует другого размера и прокладки проводников, чем топология 4S2P. Химический состав элементов также определяет ожидаемые кривые рабочего напряжения.

• LFP (литий-железо-фосфат): более низкое номинальное напряжение требует особого регулирования тока.
• NMC (никель-марганец-кобальт): более высокая плотность энергии требует тщательного теплового мониторинга.
• Твердотельные устройства. Развивающиеся химические технологии требуют специализированных точек подключения с низким сопротивлением.

Номинальные значения напряжения и тока

Электрическая нагрузка определяет фундаментальную геометрию шины. Вы должны предоставить четкие цифры для постоянного рабочего тока. Нам также необходимо знать пиковый переходный ток и его точную продолжительность. Скачок силой 500 ампер, продолжающийся две секунды, требует другой тепловой массы, чем десятисекундный всплеск. Вы также должны обеспечить максимальное напряжение системы. Инженеры используют это пиковое напряжение для расчета обязательных зазоров и путей утечки на основе мировых стандартов безопасности.

Пределы импеданса

Вы должны установить допустимые пороги сопротивления по всей сети проводников. Неправильно подобранная шина встроенного модуля батареи CCS Шина испытывает чрезмерный джоулевой нагрев во время быстрых циклов зарядки. Установка строгих пределов импеданса предотвращает этот локальный нагрев. Это также обеспечивает стабильную подачу электроэнергии и повышает общую эффективность вашей системы хранения энергии.

2. Механическая компоновка и пространственные ограничения

Размерные границы

Пространство — это высшая награда внутри любого современного аккумуляторного отсека. Вы должны определить абсолютные ограничения максимальной длины, ширины и высоты. CCS должен плотно прилегать к корпусу аккумуляторного модуля, не затираясь о верхнюю крышку. Даже миллиметр помех может изнашивать диэлектрическую пленку в течение многих лет дорожной вибрации.

Расстояние между ячейками и шаг

Обеспечьте точные межцентровые расстояния между всеми сотовыми терминалами. Вы должны включить приемлемые допуски на размеры. В стандартных модулях часто указывается допуск на шаг ±0,1 мм. Если изготовленный шаг шин не идеально соответствует сварным ячейкам, сборочные бригады должны выполнить принудительное выравнивание. Такое принудительное выравнивание создает немедленное напряжение в сварных соединениях.

Требования к вибрации и ударам

Ожидаемая рабочая среда в значительной степени определяет механическую конструкцию. Автомобильные приложения выдерживают жестокую многоосную вибрацию. Стационарные системы хранения энергии подвергаются минимальному перемещению, но требуют длительного сопротивления ползучести. Вы должны указать предполагаемую среду. Эти данные определяют, требуются ли в конструкции глубокие элементы для снятия напряжений, гибкие компенсаторы или жесткие структурные опоры.

Способы подключения

Выбор технологии соединения влияет на покрытие поверхности и физическую форму контактных выступов. Вы должны заранее указать предполагаемый метод сборки.

Сравнение методов подключения сотовых терминалов

В таблице ниже приведены распространенные методы, используемые для сборки модуля.

3. Интеграция датчиков и маршрутизация сигналов

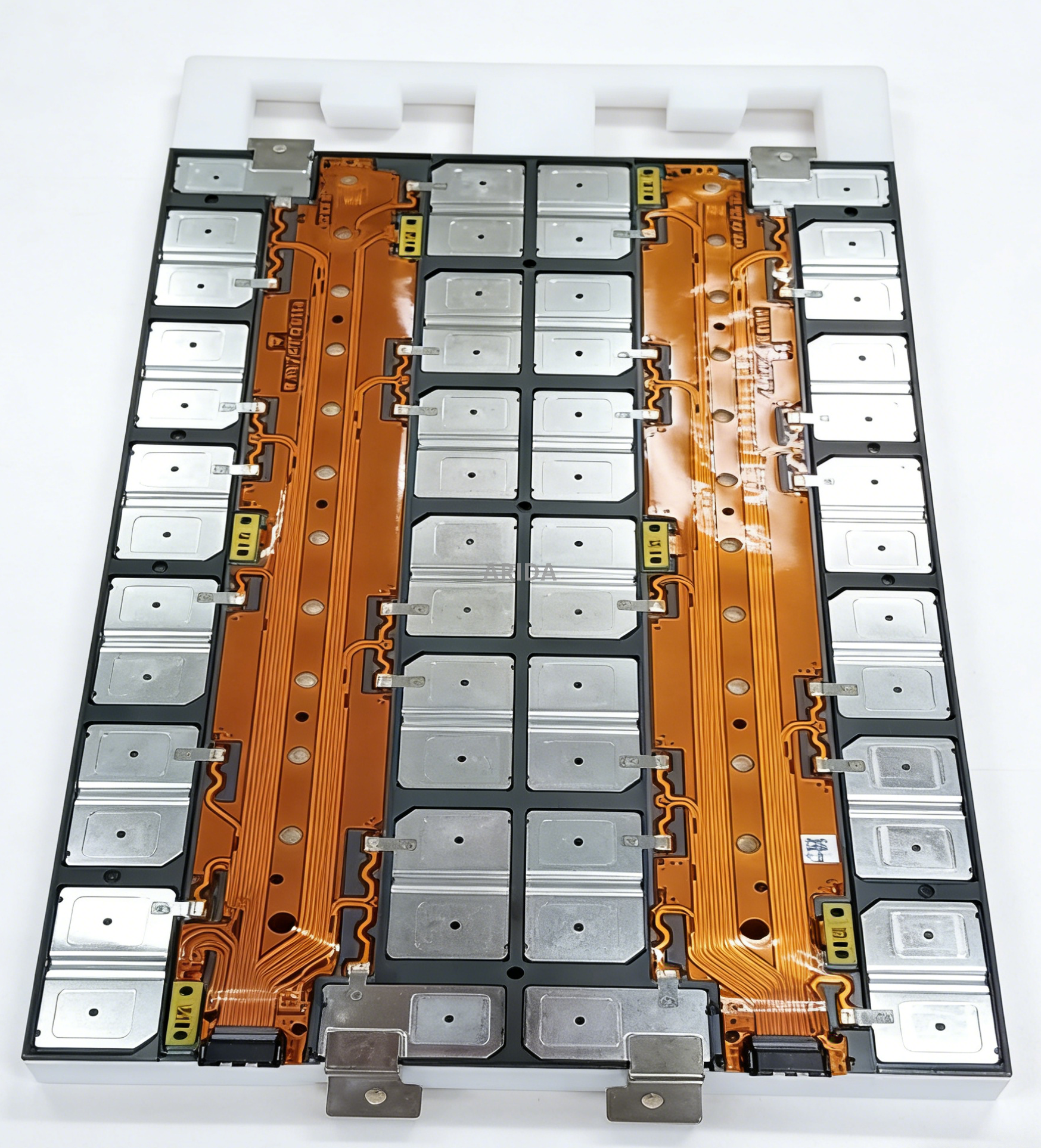

FPC против жгута проводов

Вы должны четко указать требуемый метод сбора данных. FPC экономят ценное пространство и уменьшают общий вес. Они требуют очень специфических данных маршрутизации и значительных инвестиций в инструменты. И наоборот, жгуты проводов обеспечивают большую физическую гибкость и более низкие первоначальные затраты на инструменты. Вы все равно должны четко определить точки их крепления, чтобы предотвратить натирание шасси модуля.

Точки измерения напряжения

Укажите точное расположение и общее количество узлов контроля напряжения. Для каждого последовательного соединения обычно требуется выделенная измерительная трасса. Вы должны определить, где эти следы выходят за пределы основного пути питания. Правильное расстояние предотвращает возникновение дуги высокого напряжения на соседних линиях низковольтных датчиков.

Мониторинг температуры (NTC)

Управление температурным режимом основано на точных данных о температуре. Вы должны указать необходимое количество термисторов NTC. Определите целевые места размещения в сборке. Инженеры обычно размещают эти датчики рядом с самыми горячими ожидаемыми элементами или главной положительной клеммой. Также необходимо указать предпочтительный метод склеивания. Пайка поверхностного монтажа, заливка эпоксидной смолой и механическое клепание имеют разное время термического отклика.

Технические характеристики разъема

Интерфейс, связывающий CCS с системой управления батареями (BMS), требует строгого определения. Укажите предпочитаемую марку и модель разъема. Укажите необходимый шаг контактов и точную конфигурацию выводов. Заблаговременное предоставление данных о разъеме гарантирует, что разъем FPC или жгута идеально соответствует розетке BMS.

4. Выбор материала и стандарты изоляции.

Материалы проводников

Выбор основного металла определяет как вес, так и электрический КПД. Укажите свои четкие предпочтения. Медь (например, марки T2 или C11000) обеспечивает максимальную электропроводность, но увеличивает вес. Алюминий (например, марки 1060 или 1070) обеспечивает значительное снижение веса, но требует большей площади поперечного сечения, чтобы соответствовать текущей емкости меди. Необходимо явно указать требуемую толщину материала.

Покрытие поверхности

Необработанная медь быстро окисляется, а голый алюминий создает изолирующие оксидные слои. Вы должны определить требования к покрытию поверхности, чтобы предотвратить это ухудшение. Никелирование является стандартом для лазерной сварки. Луженое покрытие обеспечивает превосходную коррозионную стойкость для сред общего назначения. Посеребрение максимизирует проводимость в сильноточных механических соединениях. Выберите покрытие, соответствующее вашему методу сборки.

Требования к изоляции и диэлектрике

Нам нужны ваши конкретные предпочтения в отношении защитных материалов. Обычно выбирают пленку ПЭТ, пленку ПИ (полиимид) или порошковые эпоксидные покрытия.

1. Марка материала: ПИ-пленка выдерживает экстремальные температуры, но стоит дороже, чем ПЭТ.
2. Диэлектрическая прочность: укажите необходимое выдерживаемое напряжение. Общим автомобильным стандартом является напряжение 3000 В постоянного тока в течение 1 минуты без утечек.
3. Класс воспламеняемости: Для соблюдения требований безопасности почти всегда требуется рейтинг UL94 V-0 для предотвращения распространения огня.

5. Создание прототипа, соответствие требованиям и включение производителя в короткий список

Необходимые результаты для запроса цен

Отправка расплывчатого электронного письма гарантирует расплывчатое предложение. Вы должны объединить свои требования в стандартные форматы файлов. Предоставьте файлы STEP или IGES для механических 3D-моделей. Предоставляйте стандартные файлы Gerber для любых макетов FPC. Всегда включайте подробные чертежи в формате 2D PDF с аннотациями по правилам геометрических размеров и допусков (GD&T). Эти результаты дают производителям точную геометрию, которую им необходимо точно указать.

Соответствие требованиям и сертификация линз

Вы должны убедиться в способности производителя соответствовать строгим автомобильным стандартам. Попросите их конкретные сертификаты. IATF 16949 обеспечивает строгий контроль качества в цепочках поставок автомобильной продукции. Соответствие функциональной безопасности ISO 26262 не подлежит обсуждению для критически важных электрических компонентов. Вы также должны подтвердить, что их продукция соответствует мировым экологическим стандартам, таким как RoHS и REACH.

Проектирование для технологичности (DFM)

Оценивайте поставщиков на основе их первоначальных инженерных возможностей. Лучшие партнеры проводят тщательную проверку DFM, прежде чем приступать к резке каких-либо физических инструментов. Они проводят тепловое моделирование для проверки плотности тока и рассеивания тепла в предлагаемой геометрии шины. Это упреждающее моделирование гарантирует, что ваша конструкция действительно масштабируется для массового производства.

Заключение

Настройка высоконадежной системы сотовой связи остается результатом тесной совместной инженерной работы. Это никогда не бывает простой готовой покупкой. Успех вашего аккумуляторного блока полностью зависит от точности данных, которые вы предоставляете своему партнеру-производителю.

Мы призываем инженерные группы и специалистов по закупкам тщательно консолидировать свои требования. Соберите все свои электрические нагрузки, механические границы и схемы датчиков в один унифицированный технический документ. Сделайте это, прежде чем обращаться к любому поставщику за первоначальной ценой.

Если у вас есть готовые данные, сделайте следующий важный шаг. Отправьте свои файлы 3D CAD и технические требования надежному партнеру-производителю уже сегодня. Тщательная проверка DFM и точное первоначальное предложение по проекту позволят сохранить ваш производственный график в соответствии с графиком.

Часто задаваемые вопросы

Вопрос: Каков стандартный срок изготовления прототипа интегрированной шины CCS по индивидуальному заказу?

О: Время выполнения заказа зависит от требуемого производственного процесса. Быстрое прототипирование с использованием лазерной резки и мягких инструментов обычно занимает от 2 до 4 недель. Если для конструкции требуются штампы для твердой штамповки и специальные инструменты для ламинирования FPC, первоначальный срок выполнения заказа увеличивается до 6 или 8 недель. Предварительное предоставление точных файлов САПР минимизирует задержки.

Вопрос: Могу ли я изменить макет FPC после завершения первоначальной оснастки?

О: Да, но это влечет за собой значительные штрафы. Изменение следов FPC после обработки требует новых масок травления и режущих штампов. Это полностью сводит на нет ваши предыдущие инвестиции в инструменты. Это также задерживает производство на несколько недель. Прежде чем утверждать заключительный этап оснастки, необходимо окончательно определить узлы напряжения и маршрутизацию датчиков.

Вопрос: Требуется ли термическое моделирование шины модуля батареи перед изготовлением?

О: Да, тепловое моделирование абсолютно необходимо. Моделирование подтверждает наличие горячих точек плотности тока и общее рассеивание тепла при пиковых нагрузках. Запуск этих моделей в цифровом виде выявляет опасные узкие места перед резкой металла. Этот упреждающий шаг сокращает физические циклы итераций и предотвращает катастрофическое плавление во время экстремально быстрой зарядки.
