Как можно адаптировать пластины из чистого никеля для различного расстояния между элементами батареи?

Стандартные никелевые полосы часто вынуждают разработчиков аккумуляторных батарей использовать неэффективную компоновку. Это ограничение становится очевидным во время сложных сборок. Приложения с высоким уровнем разряда, такие как электронные велосипеды, электрические скейтборды и специальные системы хранения энергии, требуют нестандартного расстояния между элементами. Готовые рулоны ограничивают гибкость конструкции и сильно ограничивают тепловые характеристики.

Переход от обычных рулонов к индивидуальным вкладкам требует тщательного проектирования. Вы должны сбалансировать строгие электрические требования с ограничениями по управлению температурным режимом. Ограничения сборки также определяют окончательный выбор конструкции. Плохое соединение разрушает идеально сбалансированный аккумулятор. Вы должны точно спроектировать эти соединения, чтобы предотвратить возникновение опасных локальных горячих точек.

В этом руководстве изложены инженерные критерии проектирования индивидуальных соединений аккумуляторов. Мы изучаем потребности в мощности, геометрию компоновки и реалии точечной сварки. Вы узнаете, как точно указать материалы для вашего следующего проекта. Приобретение вкладок правильного размера гарантирует безопасность и максимальную производительность всей вашей системы хранения энергии.

Ключевые выводы

• Соединители нестандартной формы устраняют структурные и электрические узкие места стандартных лестничных или шахматных рулонных полос.
• Оценка толщины выступов по сравнению с шириной имеет решающее значение: максимизация ширины для определенного расстояния между ячейками часто обеспечивает лучшее рассеивание тепла, чем простая укладка стандартных полосок.
• Специальная оснастка требует предварительного планирования с помощью САПР, но значительно снижает количество отказов при точечной сварке при сборке больших объемов упаковки.
• Проверка чистоты материала (чистый никель 99,6%+) имеет важное значение, поскольку альтернативы стали с гальваническим покрытием создают серьезную стойкость и риск коррозии в сценариях с высокой вытяжкой.

Инженерная задача: когда стандартное расстояние ограничивает дизайн упаковки

Стандартные никелевые рулоны 18650 и 21700 предполагают линейные, однородные держатели ячеек. Эти стандартные рулоны вынуждают инженеров использовать жесткие, прямолинейные макеты. Для конструкций упаковок высокой плотности часто требуются смещенные, сотовые или изогнутые конструкции. В нестандартных корпусах редко встречаются идеальные прямоугольники. Геометрию батареи необходимо адаптировать так, чтобы она плавно вписывалась в конкретные пространства шкафа. В этих сценариях стандартные полосы полностью терпят неудачу. Они не могут безопасно перемещаться по неправильным углам.

Использование обычных полосок с неравномерным расстоянием приводит к серьезным инженерным компромиссам. Вы физически нагружаете точечные сварные швы, сгибая прямые полосы под углом. Монтажники часто перекрывают стандартные полосы, чтобы закрыть неудобные зазоры. Перекрытие значительно увеличивает электрическое сопротивление. Это также неоправданно увеличивает общую высоту упаковки. Это перекрытие приводит к неравномерному распределению тока между параллельными группами. Неравномерное потребление тока приводит к деградации определенных ячеек быстрее, чем других. Весь ваш пакет преждевременно теряет емкость.

Успешное индивидуальное межсоединение должно легко устранять различные пробелы. Необходимо полностью избегать механического напряжения в суставах. Материал должен выдерживать необходимый непрерывный и пиковый ток. Он должен безопасно оставаться в температурных пределах во время максимальных разрядов. Наконец, полоска должна идеально прилегать к каждому терминалу ячейки. Посадка заподлицо обеспечивает стабильную успешную автоматическую или ручную точечную сварку. Любой воздушный зазор между клеммой и металлом гарантирует неудачный сварной шов.

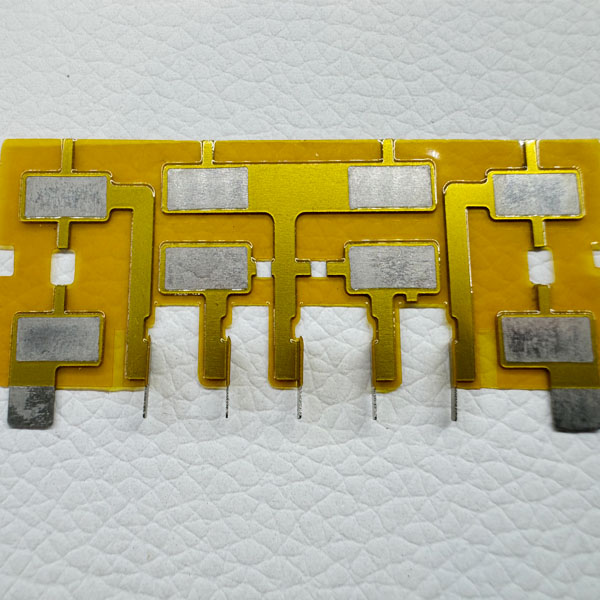

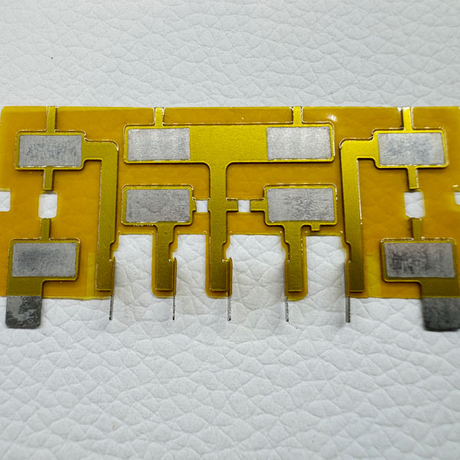

Межсоединения нестандартной формы: подходы к проектированию с переменным расстоянием

Подходы к проектированию переменного расстояния делятся на две отдельные категории решений. Вы должны выбрать правильный метод производства в зависимости от объема вашего производства. Штамповка идеально подходит для крупносерийных сборочных линий. Производители создают специальные штампы для конкретных многоячеечных макетов. Вы можете спроектировать матрицу со смещенным расположением блоков 4P или 6P. Штамповка работает лучше всего, когда расстояние между ячейками остается постоянно фиксированным. Затраты на оснастку высоки. Однако при массовом производстве затраты на единицу продукции резко снижаются.

Лазерная и гидроабразивная резка служат совершенно разным целям. Эти методы резки доминируют на этапе прототипирования. Они не требуют затрат на инструменты. Вы можете быстро протестировать температурные ограничения. Вы можете проверить физическую установку непосредственно на новых батарейных шкафах. Этот шаг предотвращает дорогостоящие ошибки штамповки в дальнейшем. Команды инженеров полагаются на эти быстродействующие методы итеративного тестирования.

Геометрия макета

Геометрия планировки требует тщательного пространственного планирования. Смещенная и сотовая трассировка надежно максимизирует плотность энергии. Вы проектируете угловые мосты для размещения вложенных цилиндрических ячеек. Этот метод минимизирует мертвое пространство внутри корпуса.

• Сотовая маршрутизация: ячейки плотно прилегают друг к другу. Это уменьшает общую площадь упаковки. Это требует точных угловых разрезов на соединительных перемычках.
• Смещенная маршрутизация: слегка смещает параллельные группы. Он безопасно помещает ячейки в треугольные или изогнутые рамки.

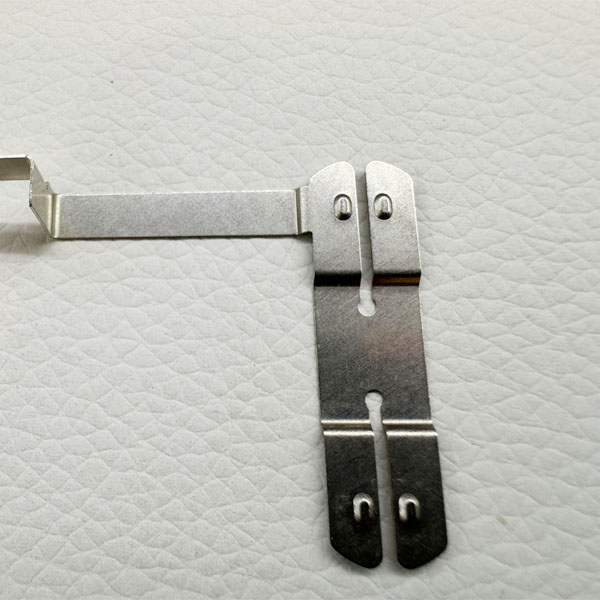

Щелевые мосты добавляют еще один уровень механической надежности. Вы включаете специальные рельефные прорези между соединениями ячеек. Эти предварительно вырезанные прорези правильно проводят сварочный ток через корпус ячейки. Они предотвращают распространение тока по верхней поверхности. Перемычки с прорезями также допускают небольшую гибкость при расширении упаковки. Элементы аккумулятора слегка набухают во время циклов зарядки. Вкладки из чистого никеля Соединительные элементы индивидуальной формы изящно поглощают это минимальное движение, не разрывая точечные сварные швы.

Определение размеров пропускной способности: толщина, ширина и дилемма наслоения

Соответствие физического пространства потребностям в электроэнергии требует точных расчетов. Вы должны оценить толщину и ширину одновременно. Небольшое расстояние между ячейками строго ограничивает максимальную ширину моста. Увеличение ширины выступов становится физически невозможным в плотных сотовых упаковках. Вместо этого вам необходимо увеличить толщину, чтобы выдерживать необходимую силу тока. Переход от 0,15 мм к 0,2 мм или 0,3 мм полностью меняет процесс сборки. Более толстые материалы напрямую влияют на возможности точечной сварки.

Споры об одном или двух слоях часто возникают среди производителей упаковки. Толстые одиночные слои обеспечивают более низкое электрическое сопротивление. Они обеспечивают превосходное распределение тепловой массы. Однако для них требуются мощные промышленные сварочные аппараты. Сварщик должен полностью пробить толстый никель. Необходимо избегать чрезмерного нагревания хрупкого терминала ячейки.

Строители часто укладывают двойные слои в качестве временного решения. Они делают это, когда их оборудование не может напрямую сваривать толстые пластины из чистого никеля . Прозрачность этой практики имеет жизненно важное значение. Двухслойная конструкция создает серьезные структурные риски. Вы сталкиваетесь с невидимыми холодными сварными швами между уложенными слоями. Микродуга возникает бесшумно под верхней полосой во время потребления сильного тока. Однослойные пользовательские вкладки остаются лучшим инженерным выбором. Оптимизированная ширина моста обеспечивает безопасное управление током.

Сравнение конфигураций мощности

Реалии сборки: точечная сварка и механическое напряжение

Нестандартная геометрия работает хорошо только в том случае, если она надежно прикреплена. Точечная сварка чистого никеля представляет собой определенные физические проблемы. Никелированная сталь легко сваривается благодаря высокому электрическому сопротивлению. Вместо этого чистый никель очень эффективно проводит электричество. Такая высокая проводимость требует значительно больше энергии для генерации локализованного тепла. Сварщик должен мгновенно создать правильный сварочный самородок. Индивидуальные конструкции должны учитывать ограничения вашего сварщика. Вы не можете указать материал толщиной 0,3 мм, если колпачки вашего сварщика имеют толщину 0,15 мм.

Вибрация создает еще одну серьезную точку отказа. Жесткие соединения рвутся под воздействием постоянной высокой вибрации. Электрические скейтборды ежедневно подвергаются жестоким дорожным ударам. Электровелосипеды поглощают постоянный высокочастотный шум. Конструктивные меры по смягчению последствий уберегают аккумуляторную батарею от катастрофического отказа.

1. Оцените профиль вибрации: определите максимальный физический удар, который выдержит ваш корпус.
2. Добавьте кривые для снятия напряжений. Измените файл САПР, включив в него закругленные S-образные изгибы.
3. Правильно расположите изгибы: поместите эти кривые в сегмент моста между удаленными ячейками.
4. Проверьте точку изгиба: убедитесь, что изгиб происходит на S-образной кривой, а не в точке сварки.

Эти S-образные изгибы безопасно поглощают кинетическую энергию. Они позволяют металлу изгибаться бесконечно. Эта преднамеренная гибкость защищает хрупкие точечные сварные швы. Он полностью изолирует клеммные соединения от механических напряжений.

От прототипа до производства: выбор индивидуальных вкладок из чистого никеля

Оценка поставщика требует строгой логики составления короткого списка. Сначала вы должны убедиться в чистоте материала. Убедитесь, что поставщик предоставляет надлежащие отчеты об испытаниях материалов (MTR). Эти документы должны гарантировать минимум чистоту 99,6% (класс N6/N4). Вторичную проверку вам следует провести самостоятельно. Испытания в соленой воде обнаруживают ржавчину на стали с покрытием в течение нескольких дней. Испытания на шлифование показывают отчетливую картину искрообразования. Чистый металл почти не дает искр. Покрытая сталью немедленно выбрасывает яркие искры.

Подготовка CAD требует точных размеров. Подготовьте файлы DXF или STEP со строгими допусками. Явно укажите допуски на ширину пазов. Расстояние между центрами отверстий должно точно соответствовать держателям ячеек. Держатели, изготовленные литьем под давлением, незначительно различаются в зависимости от производственных партий. Прежде чем завершить работу над чертежом САПР, вы должны измерить фактические физические держатели.

Следующие действенные шаги обеспечат успех проекта. Сначала запросите небольшую партию прототипов, вырезанных лазером. Используйте эти первоначальные прототипы для испытаний на устойчивость. Идеально настройте параметры точечной сварки на фиктивных ячейках. Убедитесь, что ширина моста позволяет безопасно контролировать пиковый ток разряда. Тщательно выполните эти этапы проверки, прежде чем вводить в эксплуатацию дорогостоящие штампы.

Заключение

Переход к индивидуальной компоновке знаменует собой критический момент развития производства аккумуляторных блоков. Вы перестанете заставлять стандартные детали подходить к сложным корпусам. Вы переключаете внимание непосредственно на оптимизацию тепловой и электрической эффективности. Точное соответствие геометрии межсоединений расстоянию между ячейками устраняет структурные слабые места. Это значительно сокращает общее время сборки на производстве.

Специально разработанная форма равномерно распределяет постоянный ток по каждой параллельной группе. Такая точность продлевает общий срок службы вашей аккумуляторной системы. Он предотвращает преждевременную деградацию клеток, вызванную локализованными горячими точками. Свяжитесь со специалистом по материаловедению сегодня. Отправьте свои проекты САПР, чтобы оценить стоимость инструментов и время выполнения заказа. Правильно оптимизируйте свой следующий высокопроизводительный аккумулятор с нуля.

Часто задаваемые вопросы

Вопрос: Какой минимальный объем заказа (MOQ) обычно требуется для межсоединений нестандартной формы?

О: Прототипы, вырезанные лазером, обычно не требуют минимального заказа или имеют очень низкий минимум (например, 50 штук). Они несут нулевую плату за инструменты. Штампованное производство требует значительных первоначальных затрат на оснастку. Производители штампов обычно устанавливают минимальный объем заказа от 5 000 до 10 000 штук, чтобы компенсировать затраты на изготовление штампов.

Вопрос: Как рассчитать правильную ширину моста для моего конкретного расстояния между ячейками?

О: Используйте стандартные таблицы токов для чистого металла. Рассчитайте точную площадь поперечного сечения, умножив толщину на ширину. Учитывайте пиковую и непрерывную скорость разряда. Убедитесь, что расчетная площадь поддерживает максимальный непрерывный ток без повышения температуры более чем на 10°C.

Вопрос: Можно ли спроектировать специальные выступы с заранее вырезанными пазами для облегчения точечной сварки?

А: Да. Добавление центральных прорезей пропускает сварочный ток через корпус аккумулятора. Это предотвращает прохождение тока по пути наименьшего сопротивления через верхнюю поверхность. Эта модификация конструкции значительно улучшает качество сварки и проплавление более толстых материалов.

Вопрос: Как я могу убедиться, что мои специальные вкладки изготовлены из чистого никеля, а не из никелированной стали?

A: Выполните проверку искры с помощью шлифовальной машины. Чистый материал практически не дает искр. Покрытая сталь дает яркие длинные искры. Альтернативно погрузите поцарапанный образец в соленую воду на 48 часов. Покрынная сталь быстро ржавеет, а чистый металл остается совершенно неизменным.
